#
客服热线:0311-83499578
资讯电话:
139-32128-146
152-30111-569
客服电话:
0311-83499578
数据指标

880高炉在1.8米的地方钻漏的处理方式

时间:2018-01-12 14:41:15|浏览:|评论:0条   [收藏] [评论]

尚美诺

请问各位群友老师
880的高炉,铁口深度正常在2.5米,可是老是在1.8米的地方钻漏。有什么处理方式?谢谢

秦国玉

@冶金交流中心尚美诺 尚总好

张工

@秦国玉 @冶金交流中心尚美诺 美女好,秦总好

秦国玉

@张工 [握手][握手]

秦国玉

我们一起聊聊这个话题

秦国玉

@张工

张工

@秦国玉 好的

张工

秦总先说

尚美诺

[耶]秦总好,张老师好

张工

现在很多高炉都有这个问题,也算是一种通病吧

张工

造成操作者也很头痛

秦国玉

我说的不一定对,错了大家修改补充

张工

晚上好

张工

@秦国玉 就别谦虚了

秦国玉

铁口漏铁,我认为最根本的原因是以前在铁没出尽前堵铁口

萍钢九江许亮

炉缸侵蚀也有可能。

秦国玉

最直接的原因是泥包内夹杂有铁

秦国玉

@许亮 晚上好

张工

炮泥质量的不稳定和三班操作不统一也是因素

萍钢九江许亮

@秦国玉 秦总晚上好。

秦国玉

我画两张草图,大家看看

张工

@秦国玉 怎样解决呢

张工

好的

秦国玉

让我慢点解释

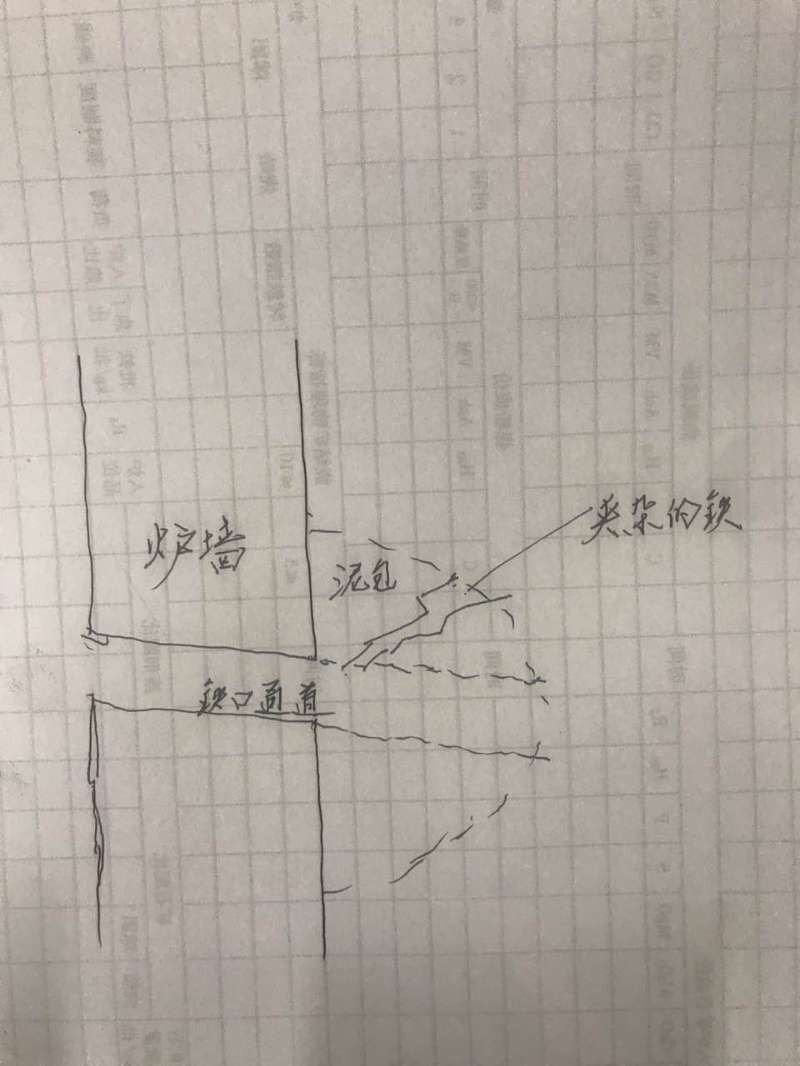

秦国玉


张工

@秦国玉 很清楚,灌浆应该会缓解一下

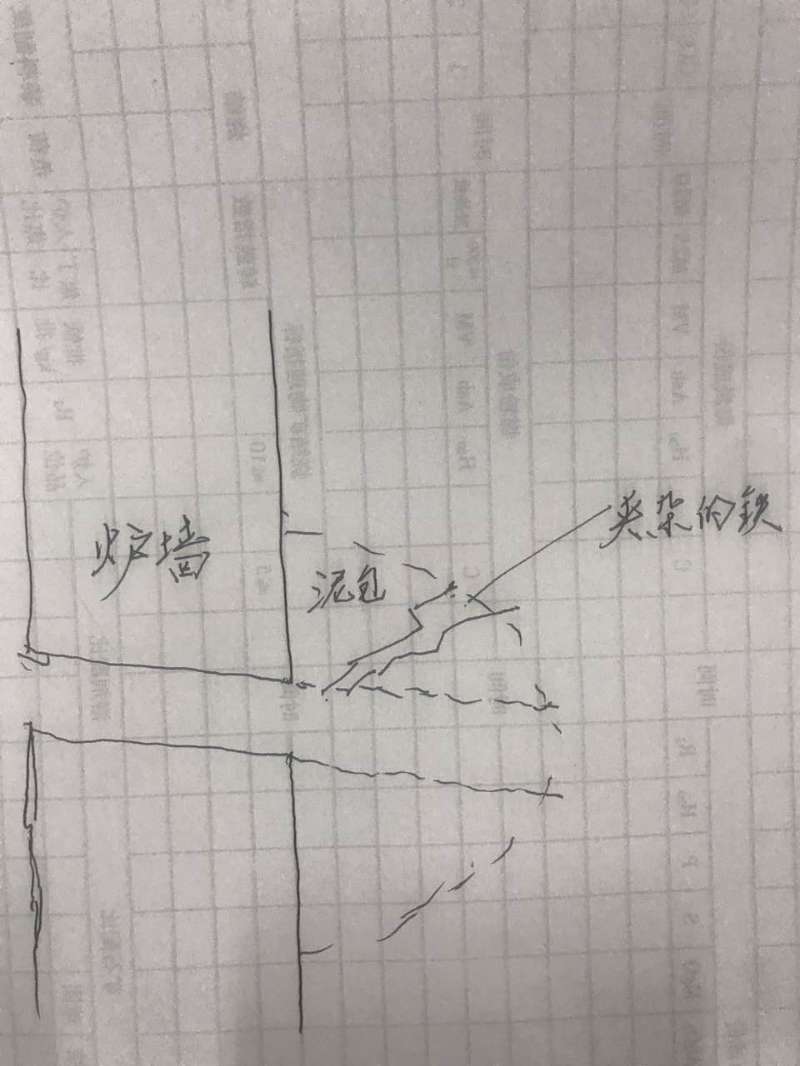

秦国玉


秦国玉

我是这样认为

张工

泥包的侧壁出现裂纹

张工

秦总认为怎样解决这个问题呢

秦国玉

我只画了一条裂缝

秦国玉

实际可能有很多条

秦国玉

泥包工作,环境恶劣

张工

铁口保护砖会不会出现缝隙呢

秦国玉

其中夹杂渣铁,在所难免

秦国玉

只是有的贯穿铁口与炉缸,有的不贯穿,比如下图

张工

还是泥包不完整了

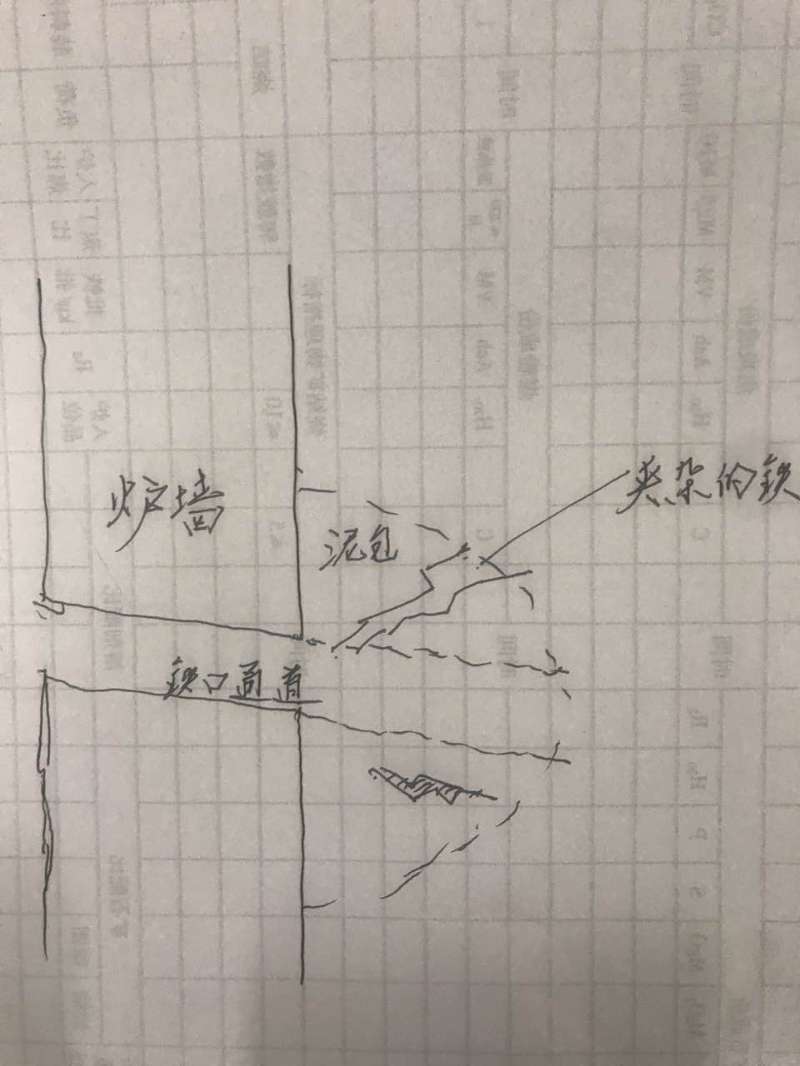

秦国玉


秦国玉

其中阴影部分

贺大鹏

改善炮泥质量,调整打泥量就解决了

张工

有必要调整铁口角度吗

贺大鹏

不用

张工

@贺大鹏,钢铁人 [强][强][强]

张工

@秦国玉 [强][强][强]

秦国玉

在开铁口时,钻到贯通处,铁水就会渗出来

张工

那就是要提高炮泥强度了

秦国玉

因为孔道不规则,流量小,难以依靠它完成出铁,却妨碍进一步开铁口

秦国玉

所以头痛

张工

所以渣铁不能及时出净,容易造成炉内憋压。

秦国玉

泥包形成与铁口保护砖的制作,不能比,所以其质量相差很大

张工

是的,不可同日而语。

秦国玉

另外,保护砖一直在炮泥的保护之中,所以保护砖裂缝可能性很小

秦国玉

除非新砌高炉,灌浆不好

张工

泥包的维护极其重要。所以,不能潮铁口出铁。也不能长期浅铁口操作。

秦国玉

@张工 [强]

张工

@秦国玉 向您学习

秦国玉

怎么处理呢?

秦国玉

@张工 不敢哥们[握手][握手]

张工

请您说吧

秦国玉

我们了解一下裂缝的形成与处理

张工

可以

秦国玉

我们对比一个渣铁出尽后的堵口与未出尽的堵口

秦国玉

出尽后,铁口通道内是煤气

张工

我觉得除了炮泥的质量不稳定是一个因素,那么在开口过程中野蛮操作也会造成泥包的不完整。

秦国玉

包抱贯穿的裂缝

秦国玉

里面也是煤气

秦国玉

用泥炮堵口,炮泥几乎可堵充这所有空间

秦国玉

还能修补泥包加大泥包

张工

但是也会造成铁口假喷现象

秦国玉

包括填充贯穿的裂缝,或者局部堵塞裂缝

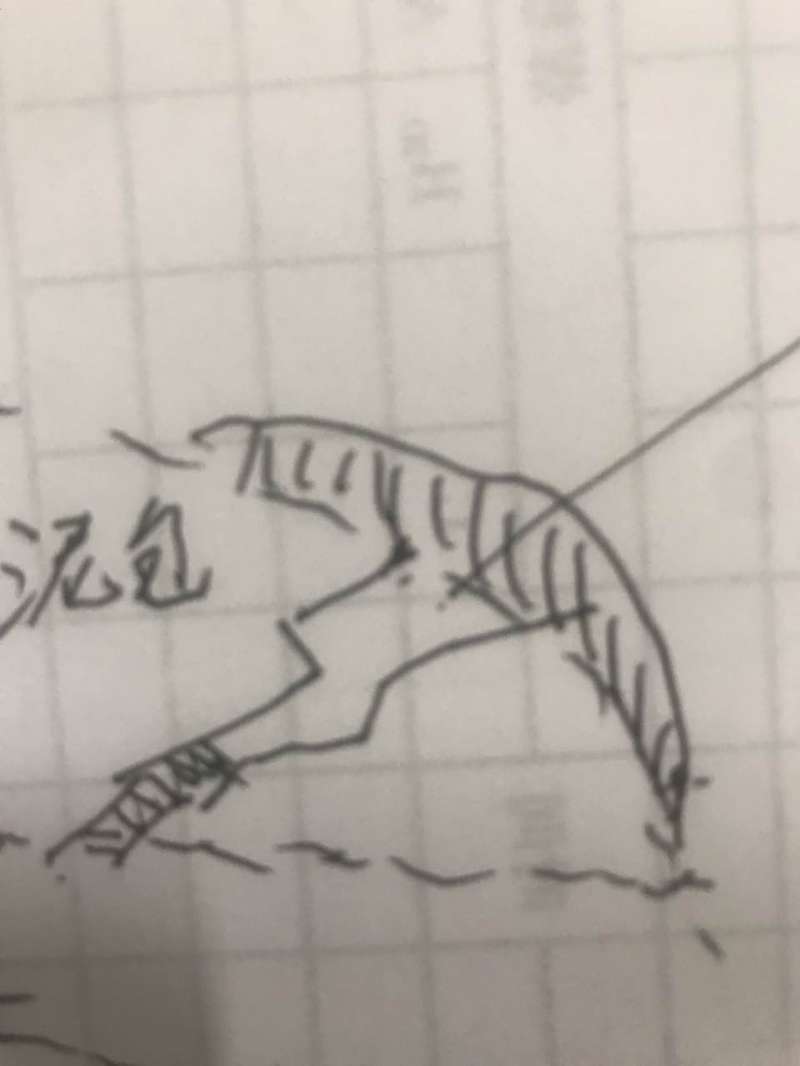

秦国玉


张工

增加打泥量吗

秦国玉

图中阴影部分

秦国玉

关键是出尽渣铁

秦国玉

我们再看未出尽渣铁的情况

张工

这种情况很容易出不净渣铁

张工

铁口见风早

秦国玉

秦国玉

在未出尽时,铁口通道内,裂缝内还有大量渣铁

张工

是的

秦国玉

此时堵口,渣铁自然容易夹杂在炮泥中,泥包中

张工

所以尽量大喷铁口,保证裂缝内不存渣铁,逐渐堵住裂缝

秦国玉

@张工 [强][强][强]

张工

@秦国玉 您是专家

张工

我是借题发挥

秦国玉

铁口不好开,也可能是这个原因

秦国玉

@张工 不敢,好兄弟,我们是老老实实的打工仔[微笑]

张工

那就对了

张工

@秦国玉 我是打工仔,你不是啊

芜湖新兴陈韶勇

@秦国玉 [强]@张工 [强]

济钢辛虹霓

质量稳定的炮泥,炉缸工作均匀活跃,精细的操作都是影响的因素。

张工

@济钢辛虹霓 说得好

济钢辛虹霓

局部侵蚀也是影响的原因。

张工

关键是怎样解决呢

秦国玉

我是老打工仔

秦国玉

解决办法很简单,就是出尽渣铁

秦国玉

再堵铁口

秦国玉

坚持几炉,就会看到效果

张工

逐渐用新泥填补裂缝,

秦国玉

杂的泥包,铁口孔道多变,时间会长些

张工

改变钻头的大小能起作用吗

秦国玉

不行,改大,有增加漏点的可能,改小则反之。都不是主要原因

张工

炮泥的质量需要做调整吗

张工

强度上

秦国玉

炮泥质量,可能会影响耐冲刷,可能会影响干燥速度,可能好钻或不好钻,但漏,不是它的问题

张工

@秦国玉 秦哥,说话啊

秦国玉

我们叫它裂缝,可能是因为我画时,为强调它不规则,把它画成了闪电样

秦国玉

实际可能更象芒肠小道

秦国玉

它是泥包形成时,将渣铁夹杂进去形成的

秦国玉

不是撞击爆炸形成的

秦国玉

刚才忙了一会

张工

听君一席话胜读十年书

秦国玉

@张工 自己人夸自己人,会让大家笑话的

张工

大家讲的都很好

秦国玉

秦国玉

刚才说不好开,也可能是这个原因

张工

极有可能

秦国玉

是因为,炮泥太硬,会不好开

秦国玉

钻头钻到铁,自然也不好开

张工

那就调整炮泥强度,保持透气性和结焦性能

秦国玉

在泥包内,铁可能是液态也可能固态,温度低时,固态强度好,钻不动

秦国玉

温度高时,液态,铁口漏

张工

是的

张工

跟炉温高低和炉温高低有关系

秦国玉

尚总提的问题,老在同一处漏,假如只有一处漏点,倒好处理,更严重的是泥包千疮百孔,彻底修复,需要的时间会更长些

秦国玉

关系不大

张工

如果要处理的彻底,需要时间进行弥补。

秦国玉

汉冶李工

@济钢辛虹霓 用矾钛炮泥

张工

@汉冶李工 会不会铁口不容易打开?

汉冶李工

不会,

济钢辛虹霓

维护好铁口区域,有利于铁口维护。

汉冶李工

炉缸不活跃,渣铁出不净,炮泥打不动都是影响铁口漏的重要原因,逐步排除

张工

对的

上一篇:关于碱金属含量的分析探讨
下一篇:关于长期焖炉如何快速开炉达产的讨论
分享到:
[腾讯]
关键字:无

降本增效排行榜

更多+企业招聘
