中华人民共和国国家标准

冷拉异型钢

Cold drawn special shaped steel bar

GB 13791—92

1 主题内容与适用范围

本标准规定了冷拉异型钢(以下简称异型钢)的尺寸、外形、技术要求、试验方法、检验规则、包装、标

志和质量证明书。

本标准适用于截面积大于30mm。的优质碳素结构钢和合金结构钢的冷拉异型钢。其他钢种的异型

钢亦可参照使用。

2 引用标准

GB 222钢的化学分析用试样取样法及成品化学成分允许偏差

GB 223钢铁及合金化学分析方法

GB 224钢的脱碳层厚度测定法

GB 226钢的低倍组织及缺陷酸蚀检验法

GB 231金属布氏硬度试验方法

GB 699优质碳素结构钢技术条件

GB 1804公差与配合未注公差尺寸的极限偏差

GB 1979结构钢低倍组织缺陷评级图

GB 2101 型钢验收、包装、标志及质量证明书的一般规定

GB 3077 合金结构钢技术条件

GB 3078 优质结构钢冷拉钢材技术条件

3 分类和代号

异型钢的分类和代号

轴对称截面冷拉异型钢 ZD

中心对称截面冷拉异型钢 XD

非对称截面冷拉异型钢 FD

4 尺寸、外形及重量

4．1 截面图、尺寸及理论重量

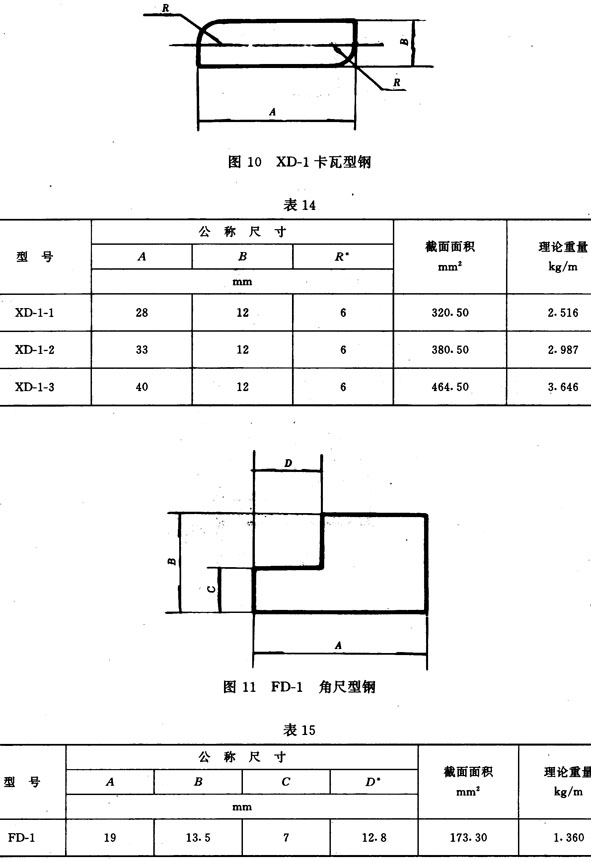

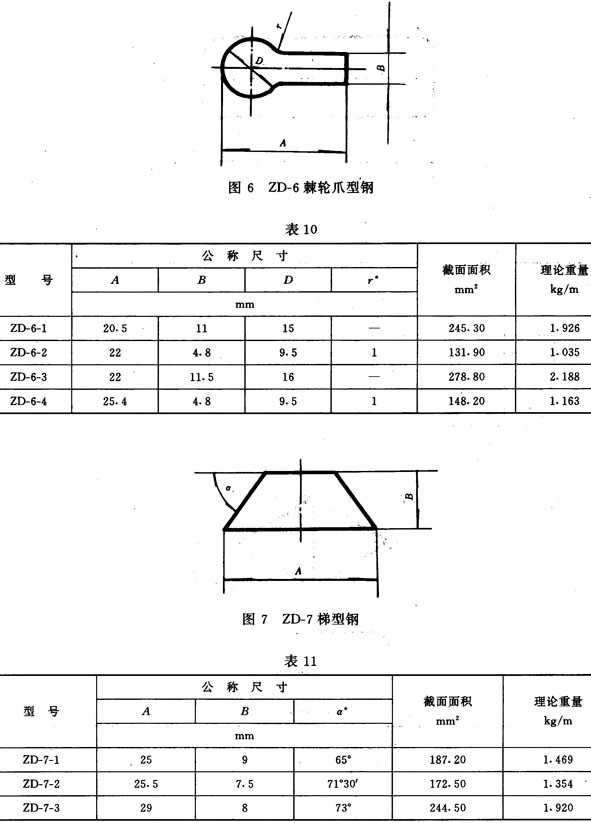

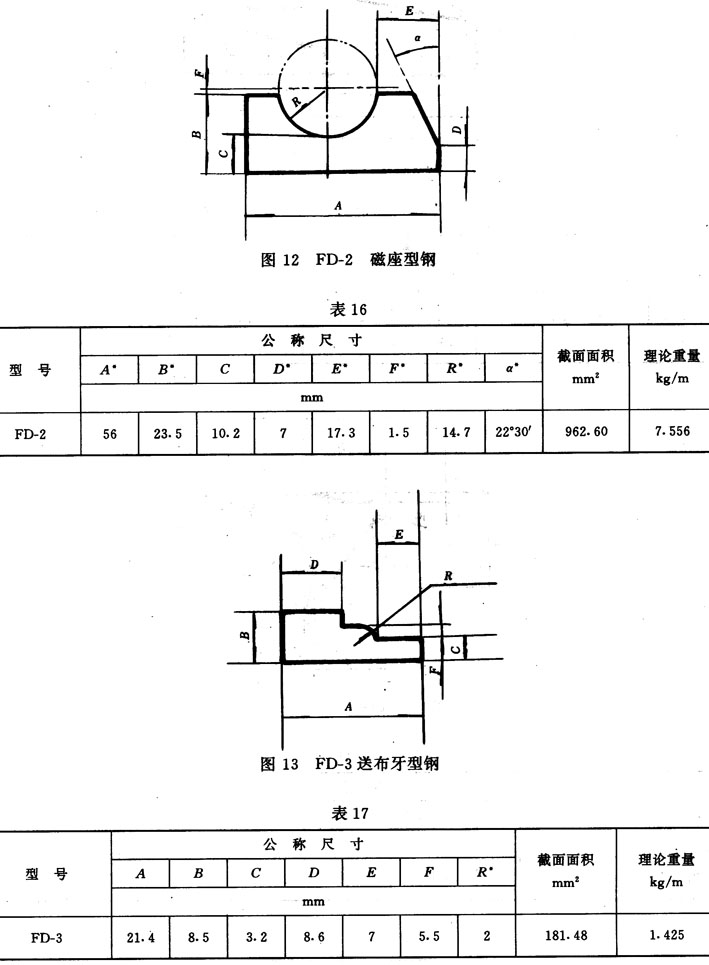

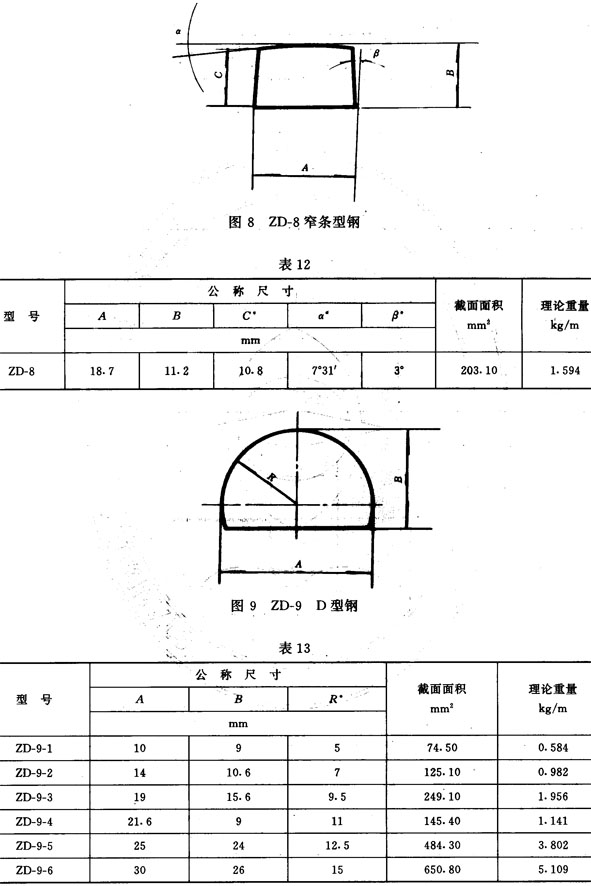

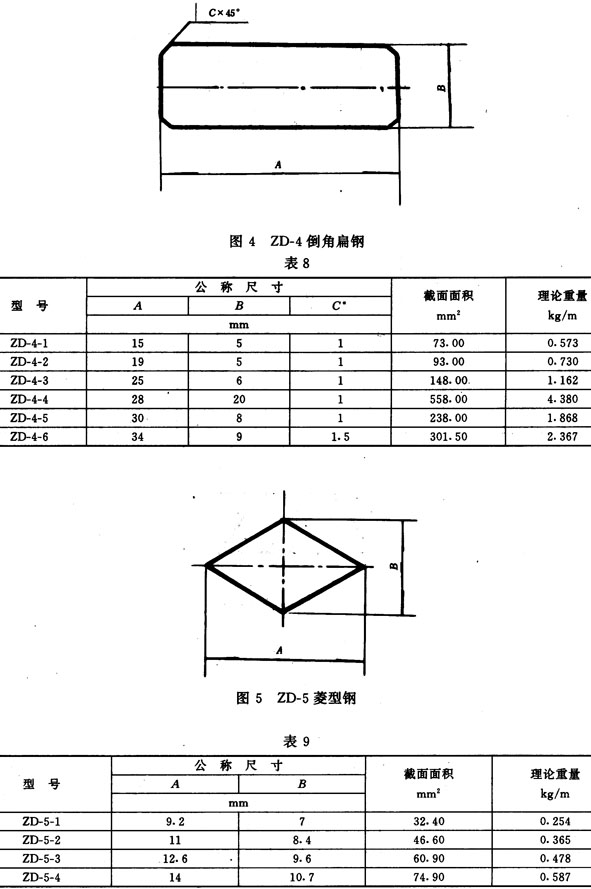

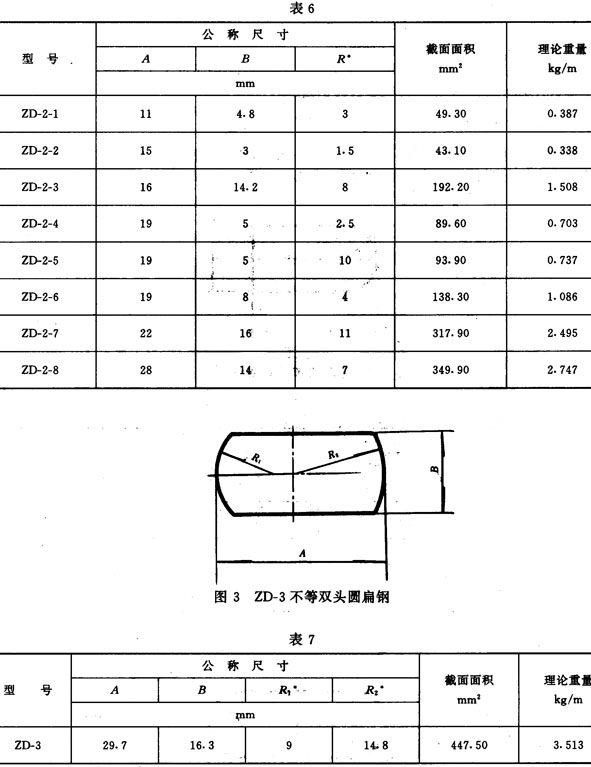

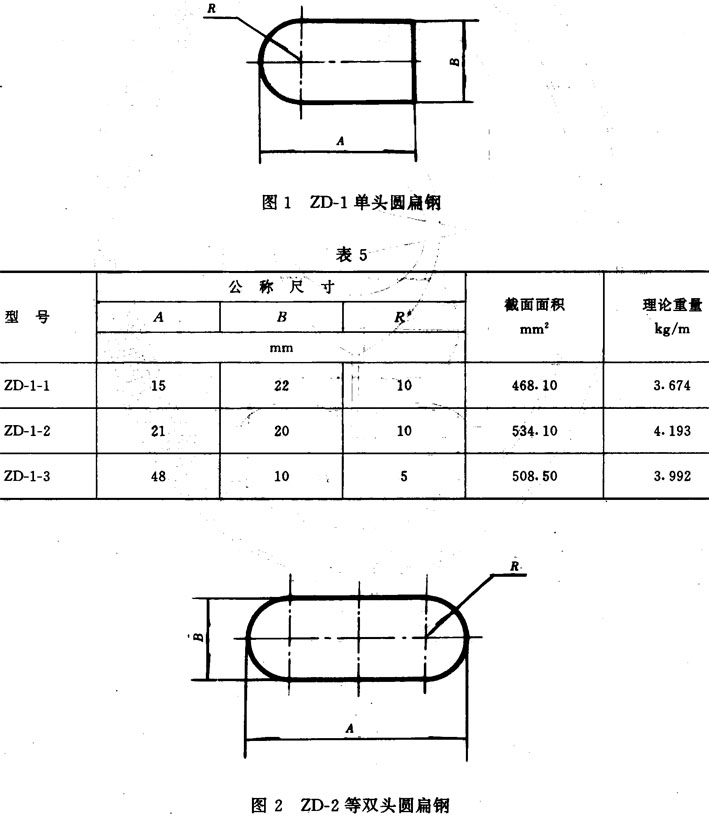

4．1．1 异型钢截面形状、尺寸及理论重量应符合图1～图15和表5～表19的规定。异型钢的理论重量

按密度为7．85kg／dm3计算。

4．1．2根据需方要求，也可供应图1～图15和表5～表19规定以外的异型钢。

4．2尺寸允许偏差

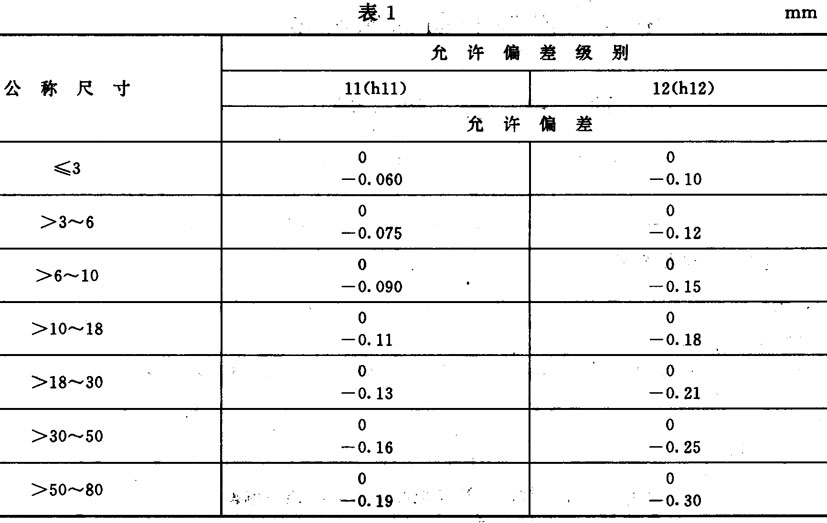

4．2．1 异型钢尺寸允许偏差应符合表1的规定。

4．2．2经供需双方协议，并在合同中注明，异型钢在公差带不变的情况下，可调整正负偏差值。

4．2．3如需方要求异型钢同一截面公称尺寸有不同允许偏差要求时，其精度则按其中最高要求的一个

尺寸允许偏差值定级。

4．2．4对异型钢尺寸允许偏差有更高要求的，按供需双方协议的规定，并在合同中注明。

4．2．5凡表中注“*”的尺寸，其允许偏差值按GB 1804中h14级精度的规定。

4．2．6凡异型钢图形里，出现二直线相交构成不大于90°的不同角度时，尖角处允许有工艺圆角，其工

艺圆角不得大于R0．5mm。需方有特殊要求，可按供需双方协议的规定，并在合同中注明。

4．3外形

4．3．1 异型钢以直条交货，根据需方要求也可以盘状交货。

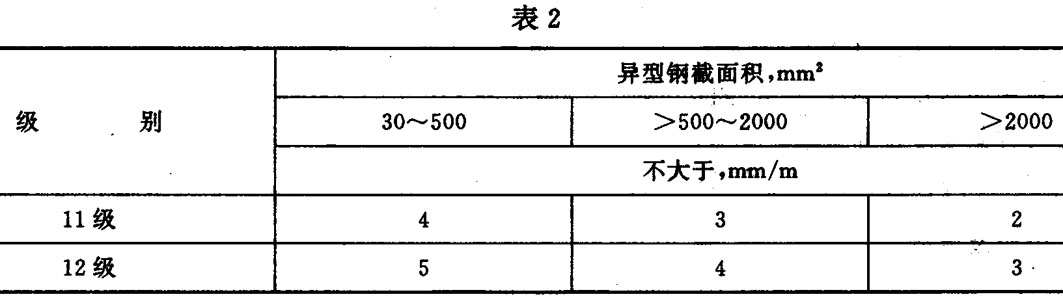

4．3．2直条交货的异型钢，其每米弯曲度应符合表2的规定。

4．3．3直条交货异型钢不应有显著的扭转。

4．3．4异型钢可不切头交货。

4．4长度

4．4．1通常长度

4．4．1．1直条交货异型钢，通常长度为2～6m。

4．4．1．2经供需双方协议可供应长度大于6m的异型钢。

4．4．2定尺、倍尺

4．4．2．1按定尺或倍尺交货时，其长度允许偏差不得大于 50mm。按定尺或倍尺交货时，应在合同中

注明。

4．5交货重量

4．5．1 异型钢按实际重量交货，亦可按理论重量交货。

4．5．2 不切头交货的异型钢应按2％比例扣除头部变形部分重量。

4．6标记举例

用20号优质碳素结构钢制成，尺寸精度为12级，型号为FD一×的非对称截面冷拉异型钢，其标记

为：

5 技术要求

5．1牌号和化学成分

异型钢牌号应在合同中注明，其化学成分(熔炼分析)应符合GB 699、GB3077的规定。根据供需双

方协议，并在合同中注明，可用其他钢种的牌号制造。

5．2交货状态

异型钢以冷拉状态交货。根据需方要求也可以热处理(退火、正火、回火等)状态交货，但应在合同中

注明。

5．3力学性能

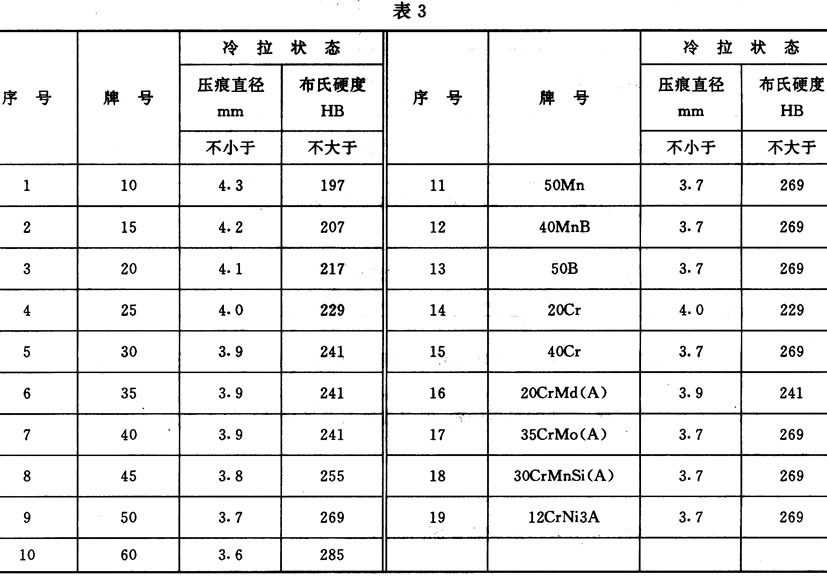

5．3．1 公称尺寸直径或厚度等于或大于5mm异型钢，其冷拉状态的硬度值应符合表3的规定。

表3未列的其他牌号冷拉状态的硬度值按供需双方协议的规定。

5．3．2凡经热处理状态交货的异型钢，其硬度值应按供需双方协议的规定。

5．3．3根据需方要求，异型钢的其他力学性能由供需双方协商确定，并在合同中注明。

5．4低倍组织

异型钢的低倍组织应分别符合GB 699、GB 3077和相应钢种标准中的规定。

5．5脱碳层

根据需方要求，含碳量大于0．3％的(含硅量大于等于0．90％或含铝量大于等于0．70％的钢除外)

异型钢，一边总脱碳层深度不得大于截面上最大公称尺寸的1％。对于最大公称尺寸小于10mm的异型

钢，一边总脱碳层深度不得大于0．1mm。

5．6表面质量

5．6．1 异型钢表面应洁净、光滑。不允许有裂纹、折叠、结疤、夹杂、拉裂和氧化皮。钢材表面上允许有

局部的刮伤、拉痕、黑斑、凹面、清理斜痕及弥散麻点，其深度不得超过异型钢截面上最大公称尺寸的11

级精度的允许偏差值。需方有特殊要求时，允许缺陷深度由供需双方协议。

5．6．2经机械矫直的异型钢，表面允许有条状辊印。

5．6．3经磷化处理后的冷拉异型钢，表面允许留有磷化膜。

5．6．4热处理状态交货的异型钢，表面允许有氧化色。

6 试验方法

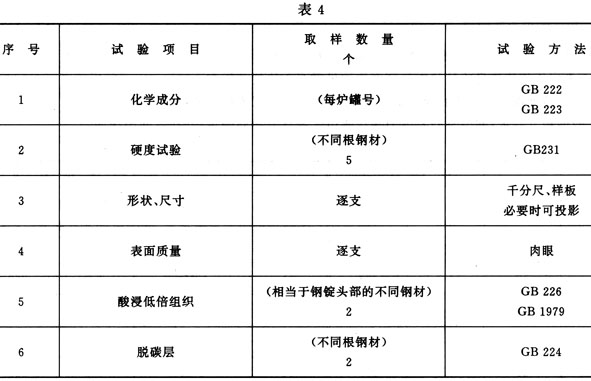

6．1 异型钢各项检验的试验方法应符合表4的规定。

6．2 异型钢应在距离端部150mm处(不切头异型钢还须去除头部变形部分长度)，测量外形尺寸及弯

曲度。

6．3异型钢的表面缺陷深度，必要时可用砂轮、锉刀或砂布磨光后进行检查测定。

7验收规则

7．1检查和验收

异型钢的检查和验收由供方技术质量监督部门进行。

7．2组批规则

异型钢应成批验收，每批应由同一炉罐号、同一外形尺寸、同一热处理炉次(经热处理时)的异型钢

组成。

7．3取样数量

异型钢检验的取样数量应符合表4的规定。

7．4复验与判定规则

异型钢的复验与判定规则应符合GB 2101的规定。

8包装、标志和质量证明书

8．1 异型钢的包装按GB 2101一类包装的规定，标志和质量证明书按GB 2101的相应规定。

8．2经表面磷化处理的异型钢，也可根据需方要求浸(涂)防锈油交货。

附加说明：

本标准由中华人民共和国冶金工业部提出。

本标准由上海冷拉型钢厂负责起草。

本标准主要起草人张国良、
