工业链条用冷拉钢

浏览：次|评论：0条 [收藏] [评论]

分享到：新浪微博 QQ空间腾讯微博人人网微信开心网腾讯朋友百度贴吧

中华人民共和国国家标准

工业链条用冷拉钢

Cold—drawn steels for industrial chain

GB／T 13796—92

1 主题内容与适用范围

本标准规定了供制作工业链条用冷拉钢的尺寸、外形、技术要求、试验方法及检验规则、包装、标志及质量证明书等。

本标准适用于供制作工业链条用的冷拉圆钢及钢丝。

2 引用标准

GB 222钢的化学分析用试样取样法及成品化学成分允许偏差

GB 223钢铁及合金化学分析方法

GB 226钢的低倍组织及缺陷酸蚀试验法

GB 228金属拉伸试验法

GB 232金属弯曲试验方法

GB 342冷拉圆钢丝尺寸、外形、重量及允许偏差

GB 905冷拉圆钢尺寸、外形、重量及允许偏差

GB 1979结构钢低倍组织缺陷评级图

GB 210l型钢验收、包装、标志及质量证明书的一般规定

GB 2103钢丝验收、包装、标志及质量证明书的一般规定

GB 6397 金属拉伸试验试样

3 分类、代号

钢按交货状态分为两类：

冷拉状态 L

退火状态 T

4 尺寸、外形

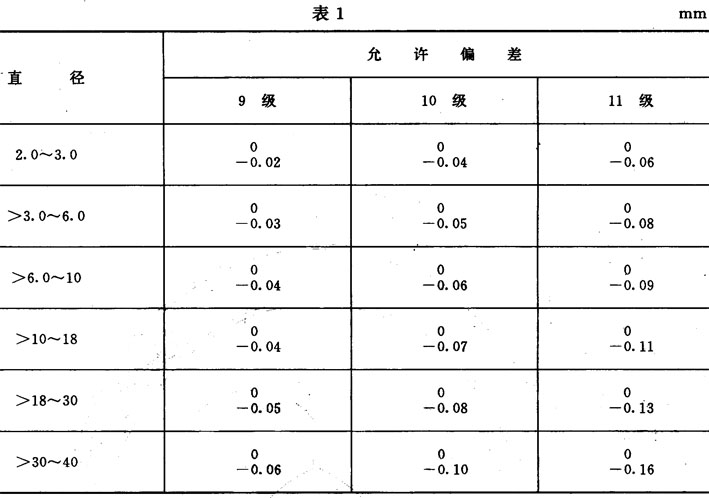

4．1 冷拉钢的直径范围为2～40 mm，直径允许偏差应符合表1中10级的规定，按其他精度等级交货时应在合同中注明。

4．2 圆钢的长度、外形应符合GB 905的规定。

4．3钢丝的长度、外形应符合GB 342的规定。

5 技术要求

5．1牌号及化学成分

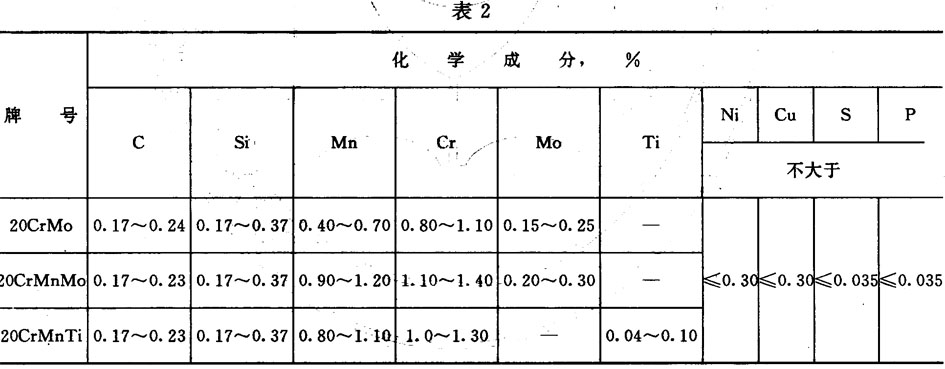

5．1．1 销轴用钢材应用20CrMo、20CrMnMo、20CrMnTi钢制造，其化学成分(熔炼分析)应符合表2的规定。

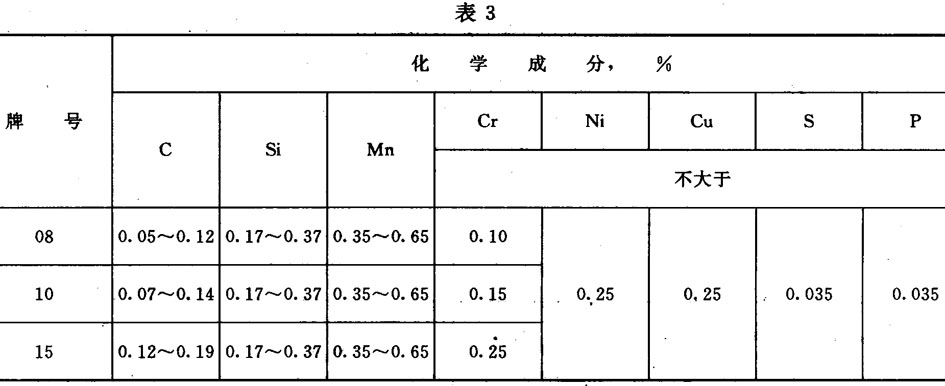

5．1．2滚子用钢材应用08、10、15钢制造，其化学成分(熔炼分析)应符合表3的规定。

5．1．3需方要求其他牌号时，由供需双方协商，并在合同中注由。

5．1．4钢材的化学成分与熔炼分析允许偏差应符合GB 222中表2的规定。

5．2交货状态

钢材以冷拉状态交货。要求以退火状态交货时，应在合同中注明。

5．3力学性能

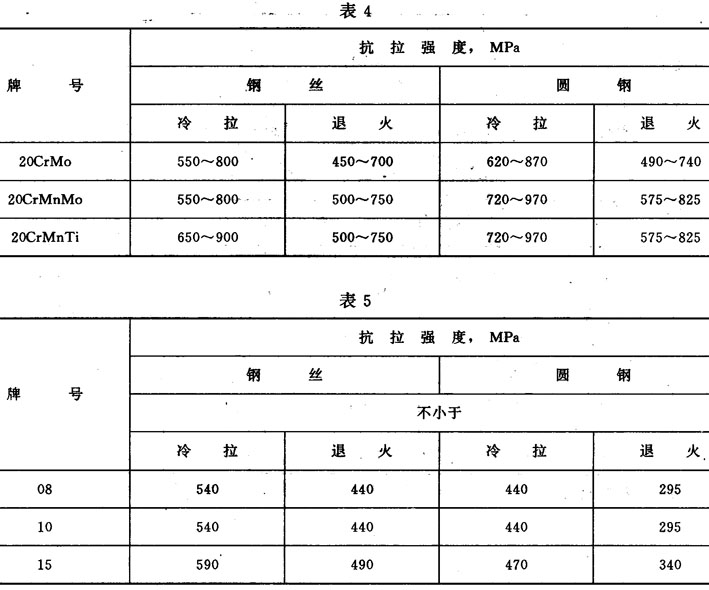

钢材应检验交货状态的抗拉强度，销轴、滚子用钢的抗拉强度应分别符合表4、表5的规定。

5．4工艺性能

钢丝应进行90°冷弯试验，弯曲半径等于钢丝直径。试样表面不得有裂纹或破裂。

5．5表面质量

5．5．1 冷拉钢材表面应洁净、光滑、不得有裂纹、折叠、拉裂、结疤、氧化铁皮及锈蚀。

5．5．2凡深度不超过从实际尺寸算起的该公称尺寸公差的麻点、刮伤、拉痕、凹坑允许存在。

5．5．3 以退火状态供应的钢材，表面允许有氧化膜存在。

5．6特殊要求

根据需方要求，并经供需双方协议可加严试验项目的指标。

6 低倍组织

钢的低倍组织应无缩孔、气泡、分层、裂纹及夹杂。

7 试验方法

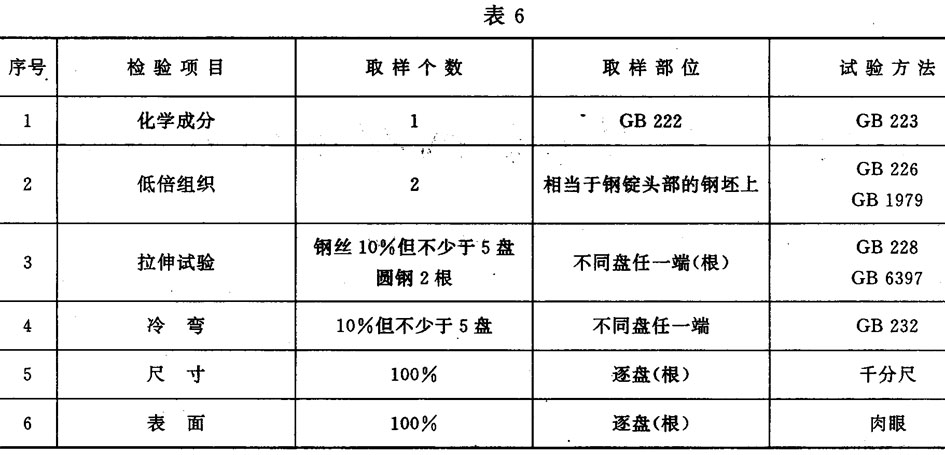

每批钢材的取样数量、部位及试验方法应符合表6的规定。

8 验收、包装、标志和质量证明书

圆钢应成批验收，每批应由同一炉罐号、同一尺寸和同一热处理炉次的钢材组成。

圆钢的验收、包装、标志及质量证明书应符合GB 2101的规定。

钢丝的验收、包装、标志及质量证明书应符合GB 2103的规定，合同未注明时，包装应符合Ⅳ类的规定。

附加说明：

本标准由中华人民共和国冶金工业部提出。

本标准由首钢特钢公司起草。

本标准主要起草人冯春雨、张吉吾。

国家技术监督局1992－11－16批准 1993－06－01实施

上一篇：油淬火一回火弹簧钢丝用热轧盘条

下一篇：冷拉异型钢

[腾讯]
关键字：无
