配加蛇纹石烧结试验及生产分析

摘  要  用蛇纹石取代白云石烧结杯试验表明，烧结成品率、利用系数、烧结矿强度提高，烧结矿铁品位略有降低。在烧结生产中适当配加蛇纹石，可保持烧结矿品位不变，提高烧结矿强度，是弥补烧结生产中高硅含铁原料不足的可行措施。

关键词  烧结，蛇纹石，烧结矿强度

近几年来，许多钢铁厂为了改善烧结矿的冶金性能，多采用配加MgO来达到这一目的。目前，普遍使用的氧化镁矿源有白云石和蛇纹石。蛇纹石的主要成分为SiO₂和MgO，除了作为氧化镁源外，当在一定碱度条件下烧结料中SiO₂含量低到难以满足确保烧结矿强度所需要的SiO₂含量时，烧结料配加蛇纹石也是弥补充SiO₂含量不足的有效措施之一。为了探索蛇纹石对烧结生产的影响，我们进行了用蛇纹石代替部分白云石的烧结杯试验，结果表明，配加蛇纹石有利于改善烧结生产的多项指标，它在烧结生产中有较高的使用价值。本文将烧结杯试验结果及2007年马钢烧结配加蛇纹石的生产实际进行总结，探求烧结生产中蛇纹石配加量对烧结矿质量的影响。

1烧结杯试验结果与讨论

    试验所用原料及配比见表1、表2，试验结果见表3。

    从试验结果可以看出，在混合料水分、烧结矿MgO含量、碱度指标相同的情况下，使用蛇纹石粉代替白云石粉，垂直烧结速度提高2．06mm／mi n，烧结矿成品率提高0．77个百分点，利用系数提高0．155 t／m²h(10．7％)，转鼓指数提高7．2 4个百分点。

但是烧结矿品位比配用白云石粉时降低^[1]。这是因为使用蛇纹石粉代替白云石粉，多带人烧结料的SiO₂量使烧结矿SiO₂含量提高了0．85个百分点，而要保持烧结矿碱度不变，必然要增加CaO的配人量，最终烧结矿中SiO₂和CaO含量的提高，导致烧结矿品位相应降低。由此可见，要想使得配入蛇纹石时烧结矿的品位不降低，必须使配入蛇纹石时烧结矿的SiO₂含量保持不变，就是要确保蛇纹石带入烧结料的SiO₂不会过量，也就是蛇纹石粉的配比要适当。

2  配加蛇纹石烧结生产分析

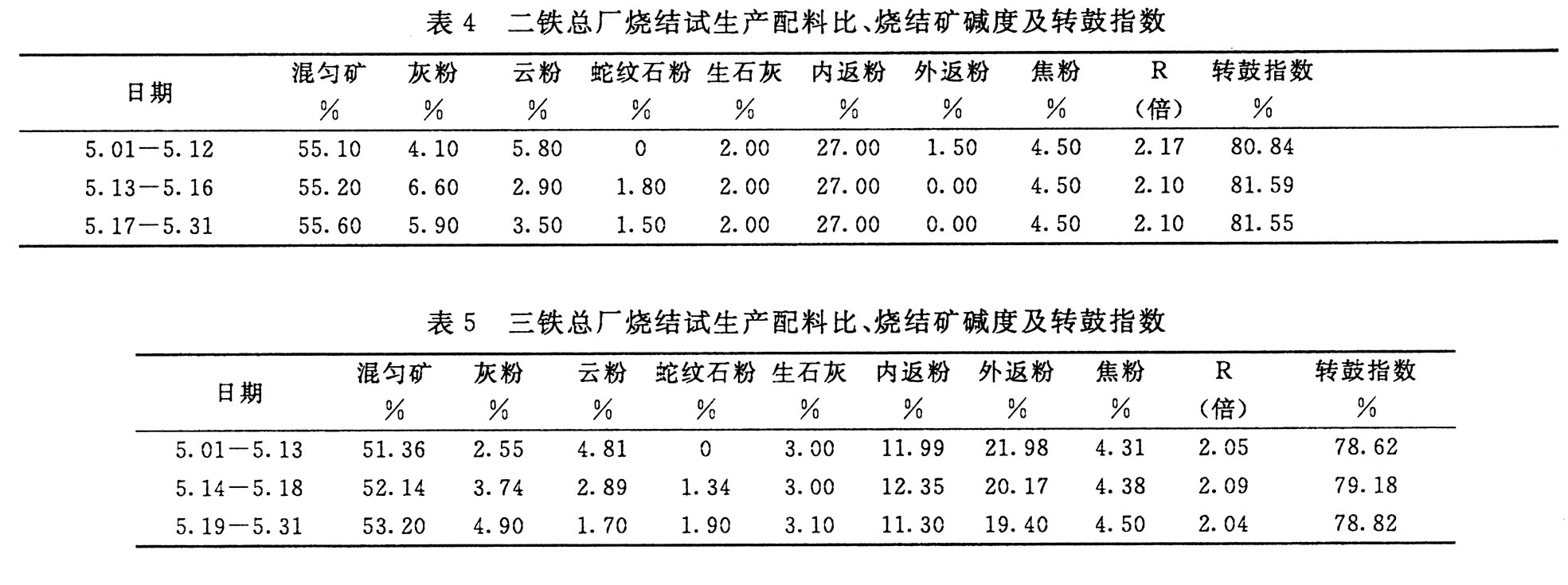

    按照公司用料平衡计划，二铁总厂、三铁总厂在以往配矿比的基础上，配用了新品种，即蛇纹石。通过半个多月的试生产表明，烧结料配加蛇纹石，有利于提高烧结矿的机械强度(见表4、表5及图1、图2)。

    从表4、表5和图1、图2可知，二铁总厂和三铁总厂配用蛇纹石后，烧结矿转鼓指数有不同幅度的提高^[2]，这对于解决公司高硅料紧张这一问题无疑是有效的措施之一。

表5及图2中显示，三铁总厂蛇纹石配比由1．3 4％提高到1．90时，烧结矿转鼓指数呈下降趋势，与二铁总厂蛇纹石配比改变对烧结矿转鼓指数的影响不一致，这可能是烧结矿碱度降低所致。蛇纹石配比为1．90与配1．3 4％相比，烧结矿碱度降低0．05。

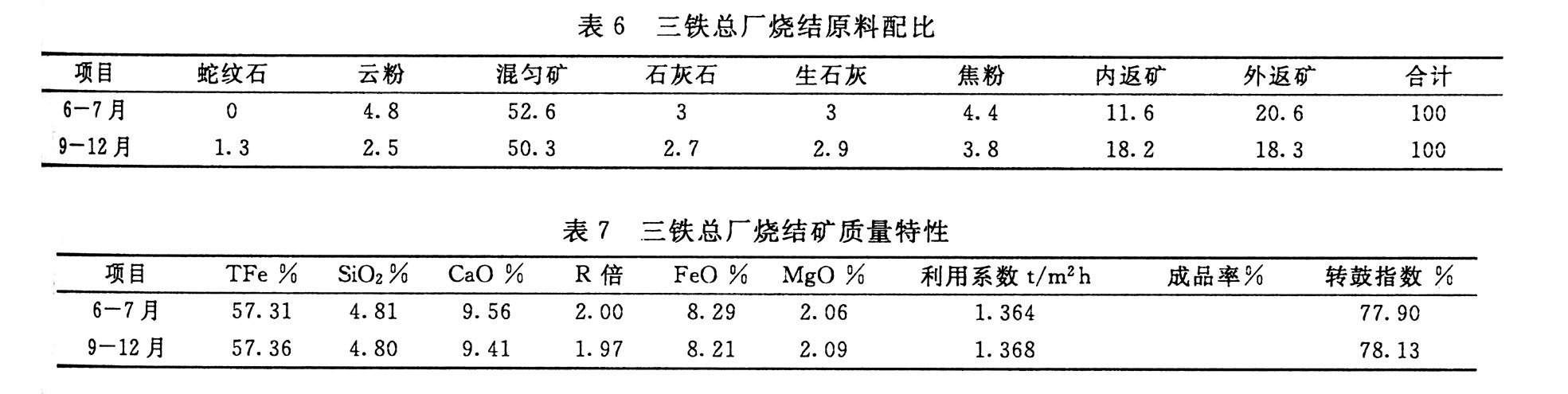

    马钢配加蛇纹石的烧结试生产后，根据其结果及原料实际情况，于2 007年8月中旬，在保持烧结矿MgO含量基本不变的前提下，开始进行配加蛇纹石烧结生产。表6、表7列出三铁总厂烧结料中配与不配蛇纹石两个阶段的原料配比和烧结矿质量特性。

    由表6、表7可知，9—12月期间配人1．3％的蛇纹石粉代替部分白云石粉，烧结利用系数变化不明显，烧结矿转鼓指数提高0．23个百分点。

3  结语

   1)用蛇纹石粉取代白云石粉进行烧结，可大幅度提高烧结矿的成品、利用系数及转鼓指数，但带人烧结料过量的SiO₂，也会导致烧结矿品位降低。

    2)配加1．8％以内的蛇纹石替代部分白云石进行烧结生产，烧结机利用系数保持不变，烧结矿转鼓指数略有提高。是弥补烧结生产中高硅含铁原料不足的可行措施。
