中华人民共和国黑色冶金行业标准

护栏波形梁用冷弯型钢

YB 4081—92

1 主题内容与适用范围

本标准规定了护栏波形梁用冷弯型钢的尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等内容。

本标准适用于可冷加工变形的冷轧或热轧钢带在连续辊式冷弯机组上生产的护栏波形梁用冷弯型钢。以下简称型钢。

本标准不适用于以冲压、弯折等方式生产的冷弯型钢。

2 引用标准

GB 228金属拉伸试验法

GB 232金属弯曲试验方法

GB 700碳素结构钢

GB 1839镀锌钢板(带)锌层重量测定法

GB 2975钢材力学及工艺性能试验取样规定

GB 6397金属拉伸试验试样

GB 6725冷弯型钢技术条件

3 分类、代号及表示方法

3．1 分类

护栏波形梁用冷弯型钢按截面型式分为A型和B型。

3．2代号

HL——“护栏”汉字拼音首位字母组合。

3．3表示方法

护栏波形梁用冷弯型钢符号表示方法由代表护栏的代号HL和型式分类的字母A、B两个部分按顺序组成。

例如：HLA

4 尺寸、外形、重量及允许偏差

4．1尺寸及允许偏差

4．1．1 尺寸

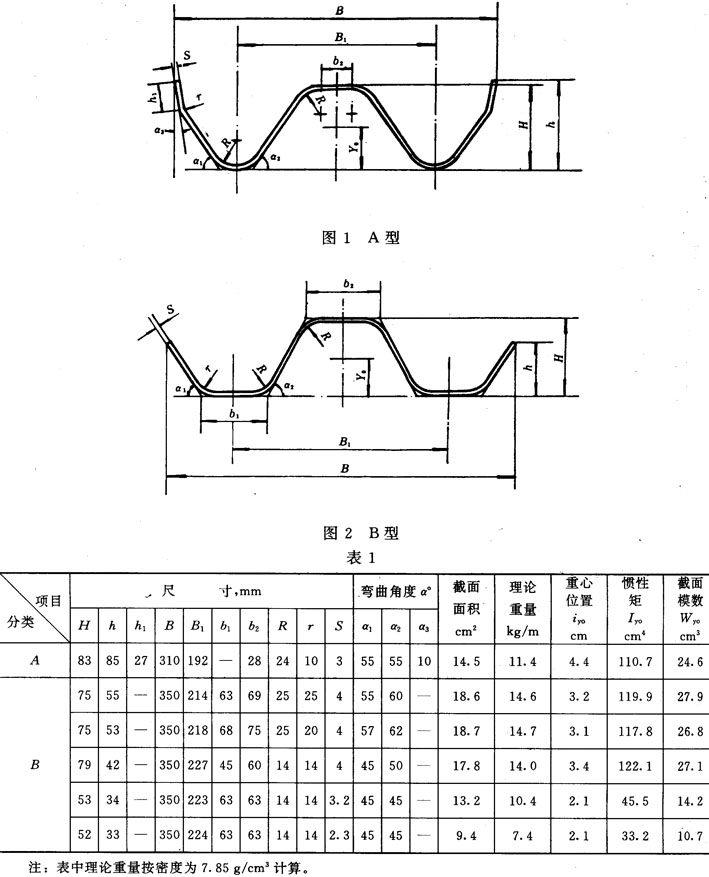

4．1．1．1型钢的截面形状及尺寸符号分别如图1、图2所示。

4．1．1．2型钢的截面尺寸、截面参数及理论重量应符合表1的规定。

4．1．1．3经供需双方协商也可以生产表1以外的型钢。

4．1．2尺寸允许偏差

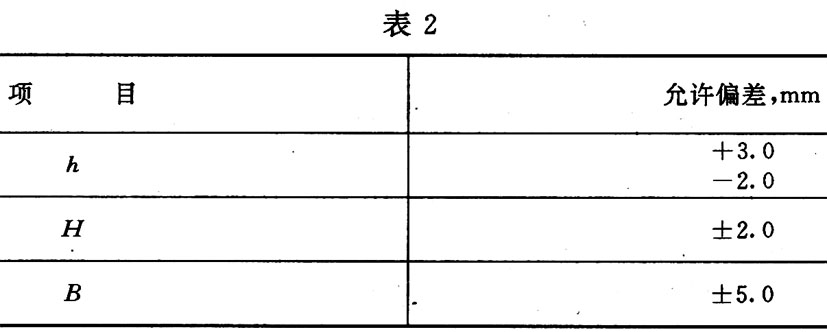

4．1．2．1 型钢的尺寸偏差应符合表2的规定。

4．1．2．2型钢截面两端的自由边高^两个高度之差应不大于3．0 mm；弯曲角a1和a2与各自的对应角之差应不大于2．5°；A型型钢的自由边高^应不小于非自由边高H。

4．1．2．3型钢非圆弧部分的厚度偏差按使用原料钢带相应标准的规定。

4．2长度及允许偏差

4．2．1 长度

型钢按定尺长度交货。定尺长度由供需双方协商，并在合同中注明。

4．2．2长度偏差

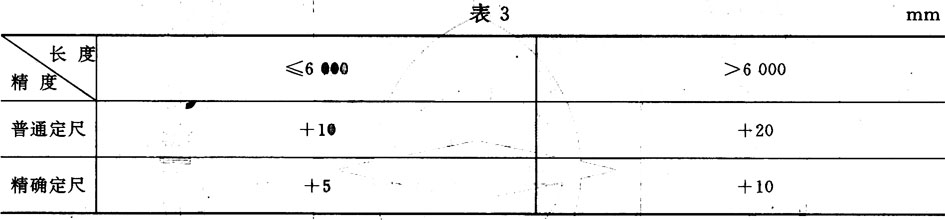

定尺长度偏差应符合表3的规定。

4．3外形

4．3．1 型钢每米弯曲度不得大于2．5 mm，总弯曲度不得大于总长度的O．25 7>6。

4．3．2型钢不得有明显的扭转。

4．3．3型钢在镀锌前应冲出联接孔．联接孔的位置和尺寸应符合相应标准的规定或由供需双方协商确定。

4．3．4型钢的端部应切正直，由切断方法造成的较小变形允许存在，端部毛刺应清除。

4．3．5型钢的尺寸应在距端部不小于150 mm处测量。

4．4交货重量

型钢按实际重量交货，也可以按理论重量交货。

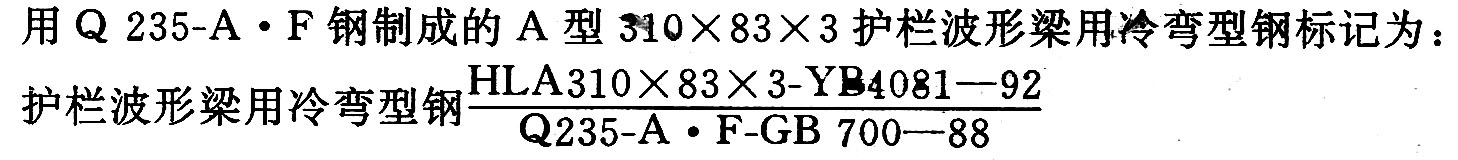

4．5标记示例

5 技术要求

5．1牌号及化学成分

5．1．1 钢的牌号及化学成分(熔炼分析)应符合GB 700中的Q235A或Q235B的规定。

5．1．2根据用户要求，也可供应其他牌号的型钢。

5．2交货状态

型钢以冷加工状态交货；经双方协商也可以热镀锌状态交货。

5．3力学性能

型钢的拉伸和弯曲试验应在原料钢带上进行，试验结果应符合相应标准的规定。

5．4镀锌层重量

以热镀锌交货的型钢，其单面镀锌层重量的平均值应不小于550 g／m2。

5．5表面质量

5．5．1 以冷加工状态交货的型钢，表面质量应符合GB 6725的规定。

5．5．2以热镀锌状态交货的型钢，其表面应有均匀完整的镀锌层，不得有未镀上锌的黑斑点，但允许有大小不均的锌花暗斑、轻微麻坑、划痕以及局部的轻微堆集。

6 试验方法

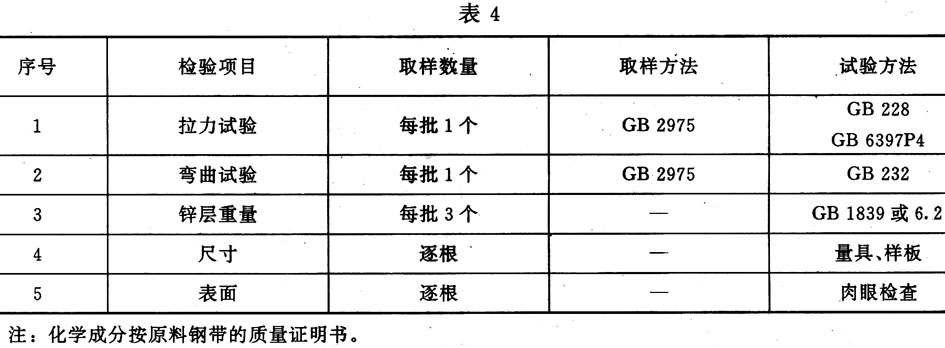

6．1 型钢的取样数量、取样方法和试验方法应符合表4的规定。

6．2锌层重量值为每根型钢长度上头、中、尾三点的平均值，头尾两点的测量应距端部不小于300 mm处进行。

7 检验规则

型钢的检验规则应符合GB 6725的规定。

8 包装、标志及质量证明书

型钢的包装、标志及质量证明书应符合GB 6725的规定。

附加说明：

本标准由中华人民共和国冶金工业部提出。

本标准由冶金工业部情报标准研究总所归口。

本标准由广州异型钢材厂、冶金工业部情报标准研究总所负责起草。

本标准主要起草人刘春甫、于凯。

中华人民共和国冶金工业1992-03-09批准 1992-10-01实施
