热轧槽钢尺寸、外形、重量及允许偏差

UDC 669．14

GB 707—88

代替GB 707—65

1主题内容与适用范围

本标准规定了热轧槽钢的尺寸、外形、重量及允许偏差。

本标准适用于腿部内侧有斜度的热轧槽钢。

2尺寸及允许偏差

2．1截面尺寸及允许偏差

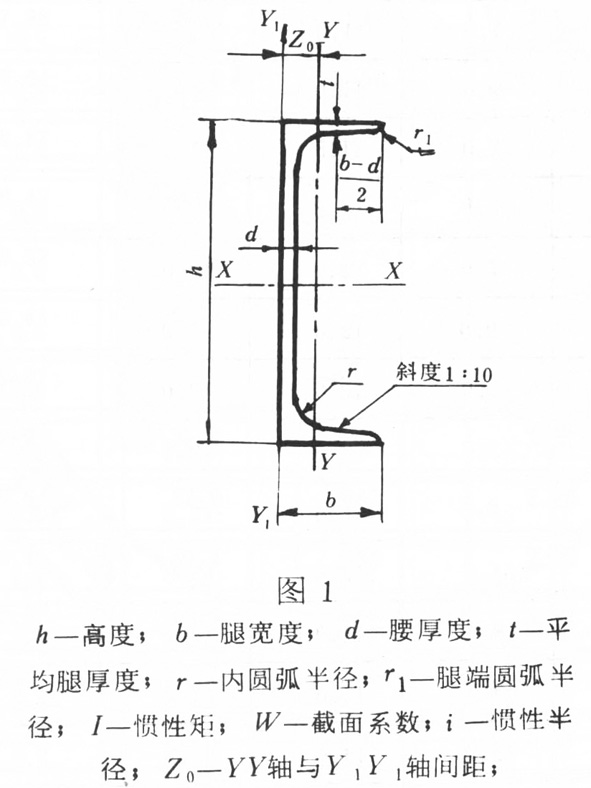

2．1．1 槽钢的截面图示及标注符号如图l所示。

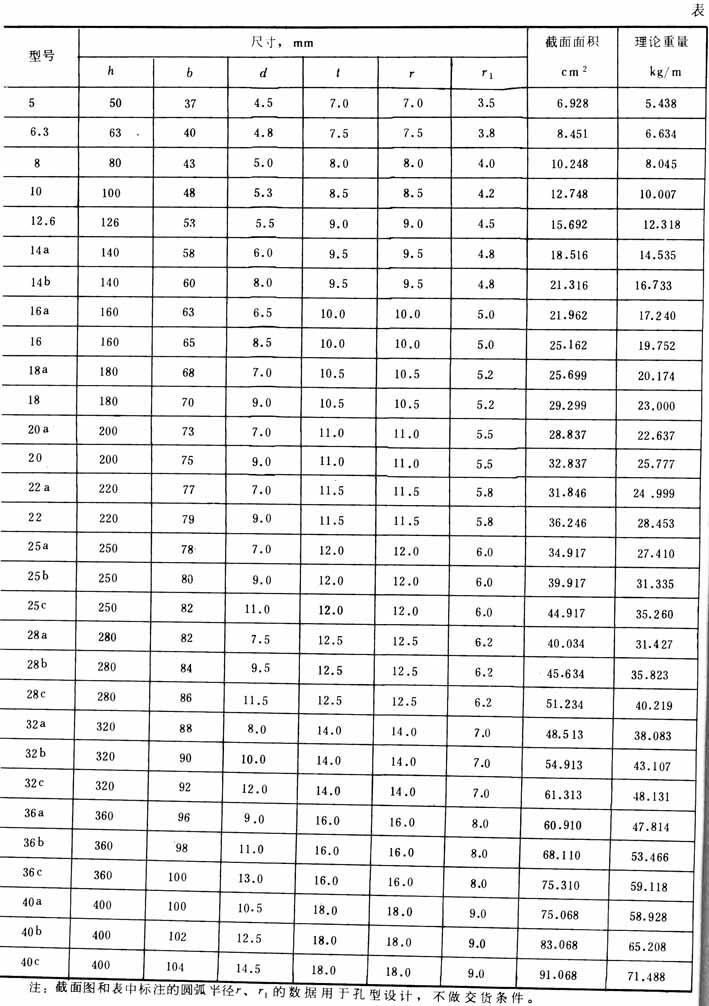

2．1．2槽钢的尺寸、截面面积、理论重量及截面特性参数应符合表l的规定。

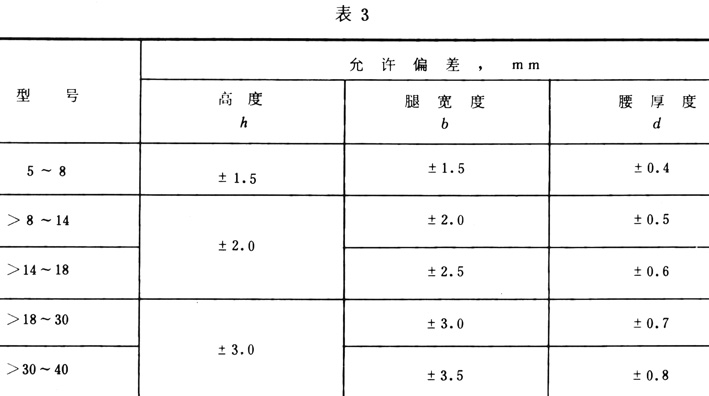

2．1．4．1 槽钢的高度h、腿宽度b、腰厚度d尺寸允许偏差应符合表3的规定。

2．1．4．2槽钢平均腿厚度的允许偏差为±0．06t。

2．1．4．3 槽钢的弯腰挠度不应超过0．15d。

2．1．4．4槽钢腿的外缘斜度，单腿不大于1．5 %b，双腿不大于2．5％b。

2．1．4．5槽钢腿端、肩钝化不得使直径等于0．18t的圆棒通过。

2．2长度及允许偏差

2．2．1 通常长度

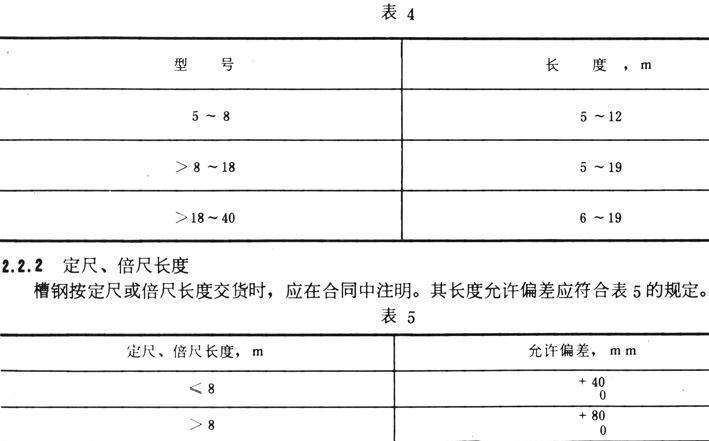

槽钢的通常长度应符合表4的规定。

2．2．2定尺、倍尺长度

槽钢按定尺或倍尺长度交货时，应在合同中注明。其长度允许偏差应符合表5的规定。

3 外形

3．1 弯曲度

槽钢每米弯曲度不大于3 mm，总弯曲度不大于总长度的0．3 %

3．2扭转

槽钢不得有明显的扭转。

4重量及允许偏差

4．1 槽钢按理论重量或实际重量交货。

4．2槽钢计算理论重量时，钢的密度为7．85g／cm³

4．3槽钢截面面积的计算公式为：

hd 2 t(b一d) 0．349(r²一r²₁)

4．4 根据双方协议，槽钢每米重量允许偏差不得超过³_-5％。

5标记示例

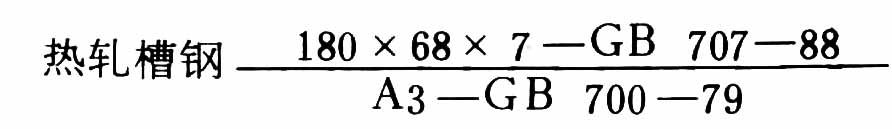

普通碳素钢甲类3号镇静钢，尺寸为180mm×68mm×7 mm的热轧槽钢标记如下：

6检查方法

6．1 尺寸检查方法

6．1．1 检查高度以腰的高度为准。

6．1．2检查腿宽应免除腰不平的影响。

6．1．3检查弯腰挠度用直尺和塞尺测量。

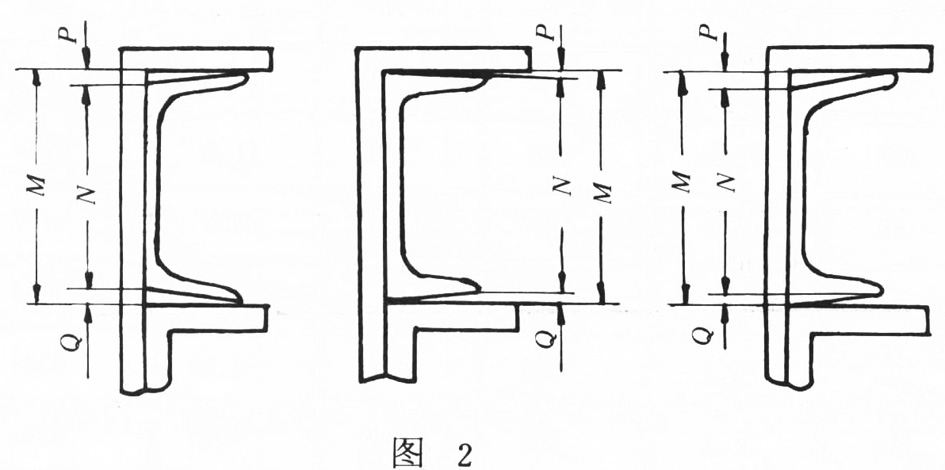

6．1．4 检查腿的外缘斜度按图2，用样板测量P和Q及M与N之差的绝对值，不得超过本标准2．1．4．4规定。

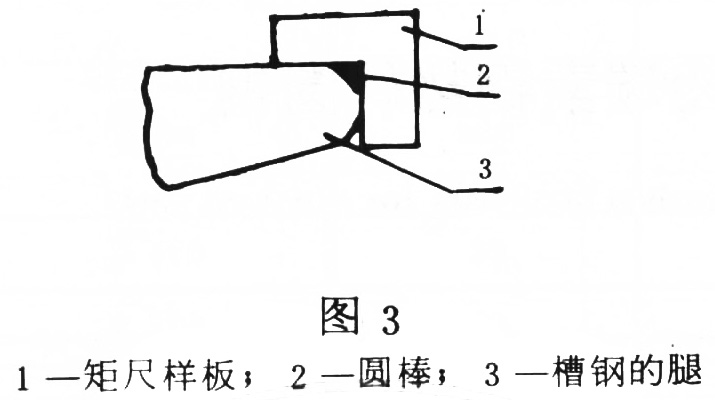

6．1．5 检查腿端、肩钝化按图3用样板和圆棒测量，测量时不得使直径等于0．18t的圆棒通过钝化部位。

6．1．6 检查槽钢的长度用直尺或卷尺测量。

6．1．7 平均腿厚度在车削轧辊时，在轧辊上检查。

6．2 检查部位

槽钢的弯腰挠度和外缘斜度在距端头不小于750 m m处进行检查。

附加说明：

本标准由鞍山钢铁公司负责起草。

中华人民共和国冶金工业部1 98 8一08一09批准 1 9 8 9—0 7—0 1实施
