碳素结构钢冷轧钢带

浏览：次|评论：0条 [收藏] [评论]

分享到：新浪微博 QQ空间腾讯微博人人网微信开心网腾讯朋友百度贴吧

中华人民共和国国家标准

碳素结构钢冷轧钢带

GB 7 1 6～9 1 代替GB．71 6--83

1 主题内容与适用范围

本标准规定了碳素结构钢冷轧钢带(以下简称钢带)的尺寸、外形、技术要求、试验方法、检验规则、包装、标志和质域证明书。

本标准适用丁冷轧机制造的成卷钢带。

2引用标准

GB 222钢的化学分析用试样取样法及成品化学成分允许偏差

GB 223钢铁及合金化学分析方法

GB 228金属拉伸试验方法

GB 247钢板和钢带验收、包装、标志及质量汪明书的一般规定

GB 700碳索结构钢

GB 2975钢材力学及-[艺性能试验取样规定

GB 3076金属薄板(带)拉伸试验方法

GB 1340金属维氏硬度试验方法

GB 6397金属拉伸试验试样

3分类、代号

3．1钢带按几寸精度分为：

普通精度钢带 P

宽度较高精度钢带 K

厚度较高精度钢带 H

宽度、厚度较高精度钢带 KH

3. 2钢带按表面精度分为：

普通精度表面钢带 I

较高精度表面钢带 II

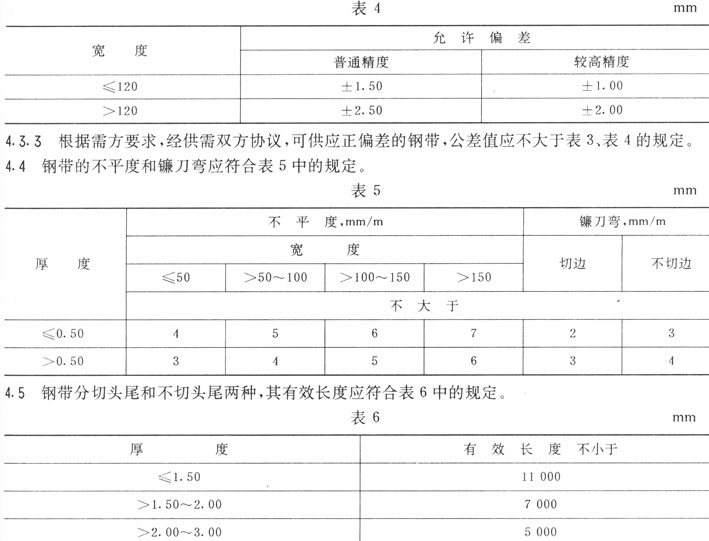

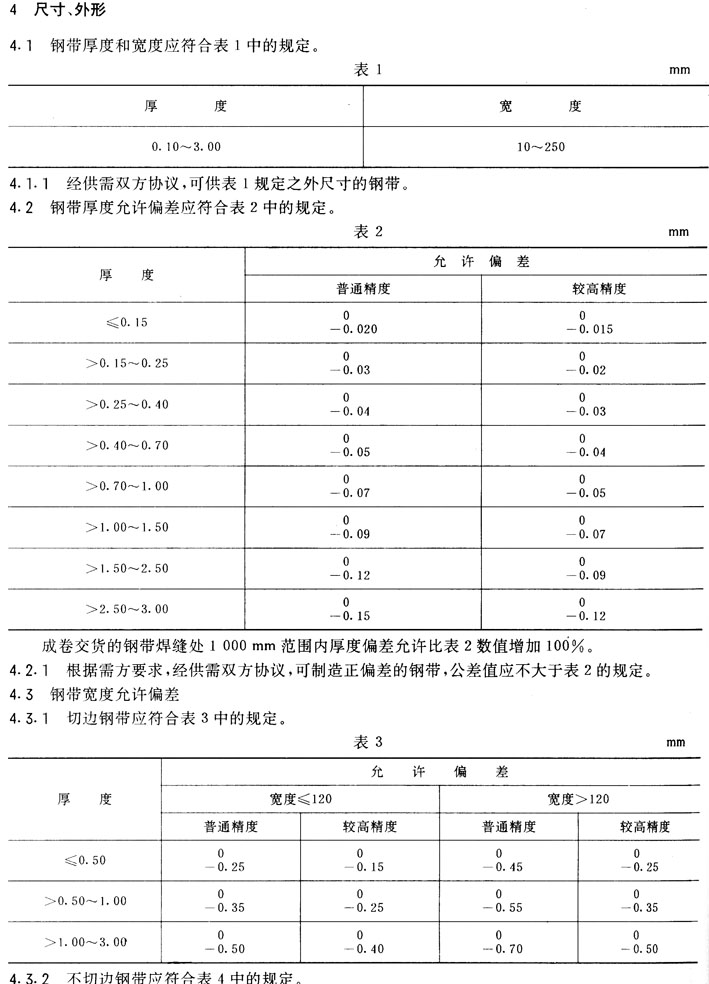

4．6钢带应成卷交货，卷重不大于2 t。

4．7标记示例

用Q 235一A·F钢轧制的普通精度尺寸、较高精度表面、切边、半软态、厚度为0．5 mm，宽度为120 mm的钢带标记为：

冷轧钢带Q 235一A·F—P—II—Q—BR一0．5×120 GB 716。

5技术要求

5．1钢带采用GB 700标准中的碳素结构钢轧制，其化学成分应符合该标准中的规定。

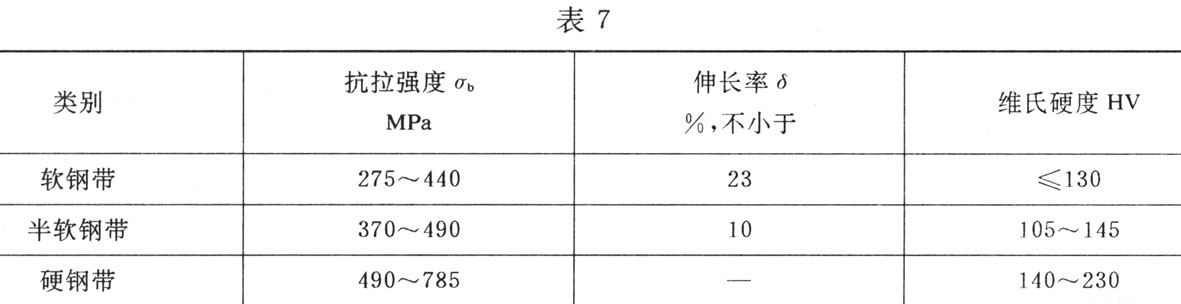

5．2钢带的抗拉强度和伸长率应符合表7中的规定。

5．2．1根据需方要求，经供需双方协议，钢带可进行硬度试验，硬度值应符合表7的规定。此时抗拉强度和伸长率不作交货条件。

5．3普通精度的钢带表面，除允许有深度或高度不大于钢带厚度允许偏差的个别的凹面、凸块、压痕、结疤、纵向刮伤或划痕以及轻微的锈痕、粉状的氧化皮薄层外，不得有其他缺陷。

5．4 较高精度的钢带表面，除允许有深度或高度不大于钢带厚度允许偏差之半的个别的凹面、凸块、压痕、结疤、纵向刮伤或划痕外，不得有其他缺陷。

5．5在切边钢带的边缘上，允许有深度不大于钢带宽度允许偏差之半的切割不齐和尺寸不大于厚度允许偏差的毛刺。

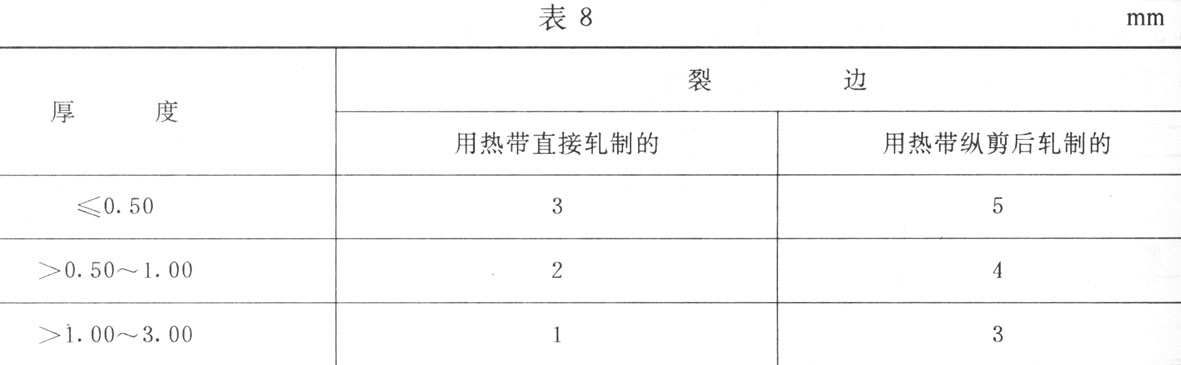

5．6 在不切边钢带的边缘上允许有深度不大于表8规定的裂边。

5．7 需方对钢带性能和交货状态有特殊要求时，则由供需双方按协议规定执行。

6试验方法

6．1钢带用肉眼作外观检查。

6．2用通用量具在钢带有效长度内测量钢带厚度。宽度大于20 mm的钢带，切边的应在距边缘不小5 mm处测量厚度，不切边的应在距边缘不小于10 mm处测量厚度；宽度不大于20 mm的钢带，应在带中部测量厚度。

6．3测量镰刀弯时，将钢带受检部分放于平板上，并将l m长的直尺靠贴钢带的凹边，测量钢带与直之间的最大距离。

6．4测量不平度时，将钢带受检部自由地放在平台上，除钢带本身重量外，不加任何外力，测量钢带表面与平台之间的最大距离。

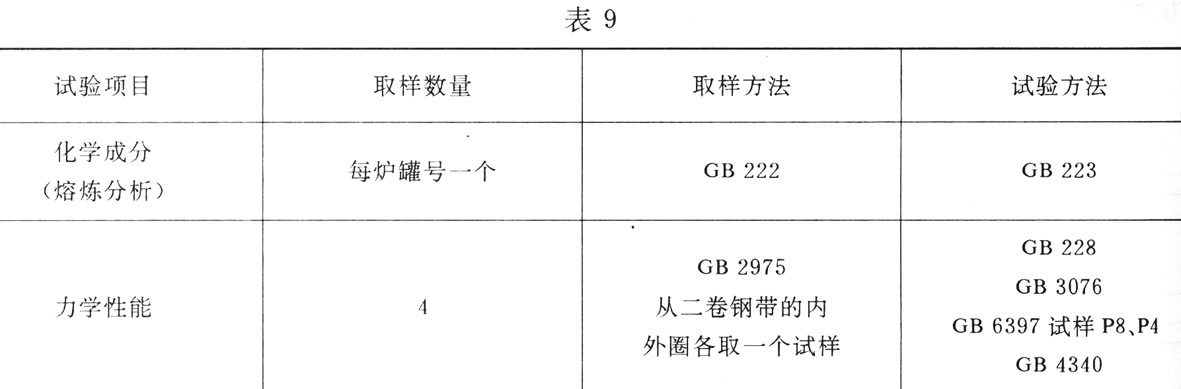

6．5每批钢带的试验项目、取样数量、取样方法和试验方法应符合表9的规定。

6．5．1 拉伸试验的试样应符合GB 6397中的规定。当计算的比例标距小于25 mm时取25 mm，试样度均为20 mm。

6．5．2厚度小于0．15 mm，经供需双方协议，也可测定拉伸性能。

7检验规则

7．1钢带应成批验收，每批应由同一牌号、同一规格和同一类别钢带组成。

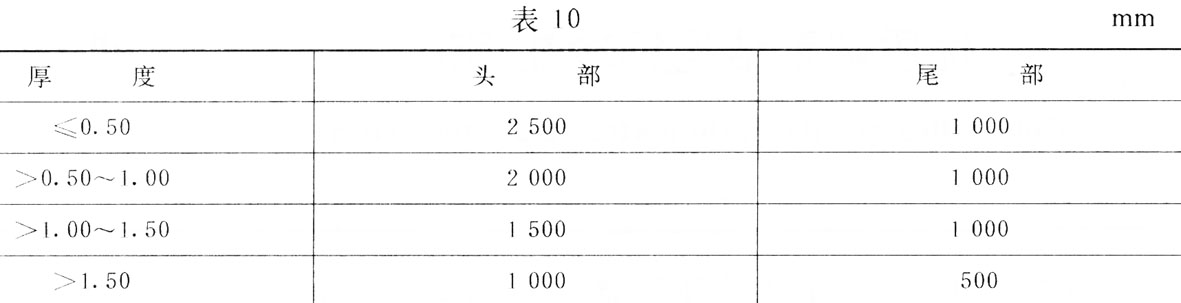

7．2不切头尾钢带，头尾不作考核部分长度应不大于表10中的规定。

7．3由连轧饥轧制的成卷长钢带不正常部分不得超过每卷总长度的8％。

7．4钢带的复验应符台GB 247标准中的规定。

8包装、标志和质量证明书

钢带的包装、标志和质量证明书符合GB 247标准中的觇定。

附加说明：

本标准由中华人民共和国冶金工业部提出

本际准由上海第十钢铁厂负责起草。

本标准主要起草人房增德、赵春宝。

上一篇：优质碳素结构钢冷轧钢带

下一篇：冷弯波形钢板

[腾讯]
关键字：无
