GB 701－91 低碳钢热轧圆盘条

浏览：次|评论：0条 [收藏] [评论]

分享到：新浪微博 QQ空间腾讯微博人人网微信开心网腾讯朋友百度贴吧

1主题内容与适用范围

1．1 主题内容

本标准规定了普通质量的低碳钢热轧圆盘条的分类代号、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则和包装、标志及质量证明书等内容。

1．2适用范围

本标准适用于供拉丝、建筑、包装及其他用途普通质量的低碳钢热轧圆盘条。

2引用标准

GB 222钢的化学分析用试样取样法及成品化学成分允许偏差

GB 223钢铁及合金化学分析方法

GB 228金属拉伸试验方法

GB 232金属弯曲试验方法

GB 700碳素结构钢

GB 2101型钢验收、包装、标志及质量证明书的一般规定

GB 2975钢材力学及工艺性能试验取样规定

GB 6397金属拉伸试验试样

3分类、代号

盘条按用途分类，其代号如下，盘条类别应在订货合同中注明。

L——供拉丝用盘条。

J——供建筑和其他用途用盘条。

4尺寸、外形、重量及允许偏差

4．1盘条的公称直径为：5．5、6．0、6．5、7．0、8．0、9．0、10．0、11．0、12．0、13．0、14．0mm。根据供需双方协议也可生产其他尺寸的盘条。

4．2盘条的直径允许偏差不大于±0．45 mm，不圆度(同一横截面上最大直径与最小直径的差值)不大于0．45 mm。

4．3盘条重量

连续式轧机轧制的，每盘不小于200 kg。其他形式轧机轧制的，每盘不小于100 kg。

4．4标记示例

用Q 235A·F轧制的供拉丝用直径为6．5 mm的盘条标记为：

盘条Q 235A·F—L6．5一GB 701

5技术要求

5．1牌号和化学成分

盘条的牌号和化学成分(熔炼分析)应符合表1规定。

5．1．1 沸腾钢硅含量不大于0．07％；半镇静钢硅含量不大于0．17％；镇静钢硅含量下限为0．12％；Q 235沸腾钢锰含量上限为0．60％。

5．1．2钢中残余元素铬、镍、铜含量应各不大于0．30％，氧气转炉钢的氮含量应不大于0．008％。如供方能保证，均可不做分析。

经供需双方同意，A级钢的铜含量可不大于0．35％。此时，供方应做铜含量的分析，并在质量证明书中注明其含量。

5．1．3钢中砷的含量应不大于0．080％。用含砷矿冶炼生铁所冶炼的钢，砷含量由供需双方协议规定。如原料中没有砷，对钢中砷含量可不做分析。

5．1．4在保证盘条力学性能符合本标准规定情况下，各牌号A级钢的碳、锰含量和各牌号B级钢碳、锰含量下限可以不作为交货条件，但其含量(熔炼分析)应在质量证明书中注明。

5．1．5化学成分允许偏差应符合GB 222中表1的规定。沸腾钢化学成分偏差不作保证。

5．1．6经供需双方协议，可供应其他牌号的盘条。

5．2交货状态

盘条以热轧状态交货。

5．3力学性能和工艺性能

5．3．1 供拉丝用盘条的力学性能和工艺性能应符合表2规定。

经需方同意并在合同中注明，供拉丝用的盘条亦可按化学成分交货。

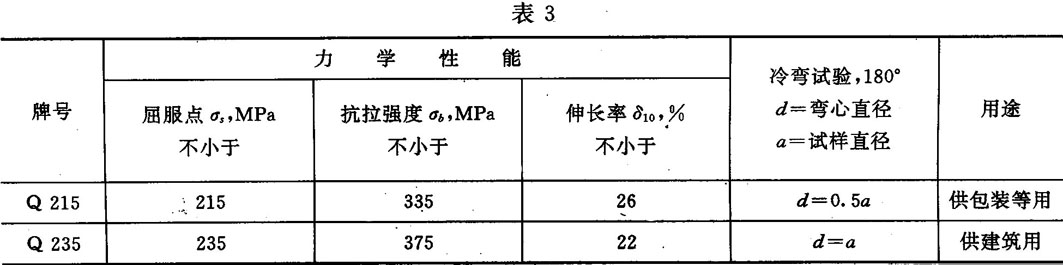

5．3．2供建筑及包装等用途的盘条力学性能和工艺性能应符合表3规定。

5．4表面质量

5．4．1盘条表面不得有裂纹、折叠、结疤、耳子、分层及夹杂，允许有压痕及局部的凸块、凹坑、划痕、麻面，但其深度或高度(从实际尺寸算起)不得大于0．20 mm。

5．4．2盘条表面氧化铁皮重量不大于16 kg／t，如工艺有保证，可不做检验。

6试验方法

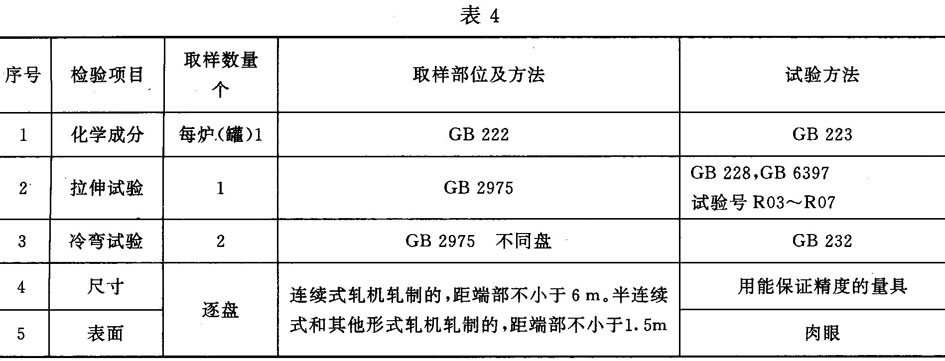

6．1每批盘条的检验项目、取样部位、试验方法按表4规定执行。

6．2氧化铁皮检验方法

取一盘至数盘盘条试样称其重量，用机械方法去除表面氧化铁皮再称重量前后重量差为试样的氧化铁皮重量。

按下式计算盘条氧化铁皮重量(kg／t)：

盘条氧化铁皮重量(kg／t)一1 000×试样氧化铁皮重(kg)／试样重量(kg)

7检验规则

7．1检查与验收

盘条的检查与验收由供方技术监督部门进行。

7．2组批规则

盘条应成批验收。组批规则按GB 700规定进行。

7．3取样数量

盘条质量检验取样数量应符合表5规定。

7．4复验

盘条的复验与判定按GB 2101规定进行。

8包装、标志及质量证明书

8．1 每盘盘条应由一根组成。连续式轧机轧制的，允许每批有15％的盘数由两根盘成，但其中每根的重量不小于80 kg。其他形式轧机轧制的，允许每批有5％的盘数由两根盘成，但其中每根的重量不得小于30 kg。

8．2除本标准规定外，盘条的包装、标志及质量证明书应符合GB 2101的规定。

9其他

符合下列规定的低碳热轧圆盘条亦可交货。

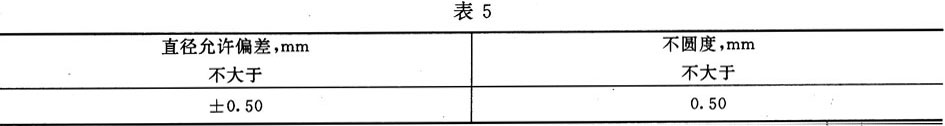

9．1 盘条的直径允许偏差和不圆度应符合表5的规定。

9．2每盘盘条应由一整根组成，其盘重不小于60 kg，允许每批有5％的盘数由两根组成，但其中每根的重量不得小于20 kg。

9．3盘条表面氧化铁皮可不作交货条件。

附加说明：

本标准由中华人民共和国冶金工业部提出。

本标准由冶金工业部情报标准研究总所归口。

本标准由冶金工业部情报标准研究总所、上海第二钢铁厂负责起草。

本标准起草人俞月华、龚安康。

本标准水平等级标记GB 701—91 I

本标准第九章执行水平标记GB 70l一91 H

上一篇：GB 702－86 热轧圆钢和方钢尺寸、外形、重量及允许偏差

下一篇：GB 700－88 碳素结构钢

[腾讯]
关键字：无
