YB 3301－92 焊接H型钢

浏览：次|评论：0条 [收藏] [评论]

分享到：新浪微博 QQ空间腾讯微博人人网微信开心网腾讯朋友百度贴吧

1 主题内容与适用范围

本标准规定了焊接H型钢、轻型焊接H型钢的型号、尺寸、外形、重量及允许偏差、技术要求、焊接工艺方法等。

本标准适用于工业与民用建筑、构筑物及非标准设备钢结构用的焊接H型钢、轻型焊接H型钢。

本标准规定的规格系列适用于钢结构的柱、梁、桩、衍架等构件。

2 引用标准

GBJ 205 钢结构工程施工及验收规范

GB 700 碳素结构钢

GB 1300 焊接用钢丝

GB 1591 低合金结构钢

GB 2101 型钢验收、包装、标志及质量证明书的一般规定

GB 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带

GB 5117 碳钢焊条

GB 5118 低合金钢焊条

GB 5293 碳素钢埋弧焊用焊剂

GB 8110 二氧化碳气体保护焊用钢焊丝

GB 1l 345 钢焊缝手工超声波探伤方法和探伤结果分级

YB(T)10 桥梁用结构钢

3 术语和代号

焊接H型钢的规定符号为HA，“H”代表H型钢，“A”为焊的汉语拼音第二位字母。

焊接H型钢钢桩的规定符号为HGZ，“H”代表H型钢，“G”为钢的汉语拼音首位字母，“Z”为桩的汉语拼音首位字母。

轻型焊接H型钢的规定符号为HAQ，“H”代表H型钢，“A”为焊的汉语拼音第二位字母，“Q”为轻的汉语拼音首位字母。

4 尺寸、外形、重量及允许偏差

4．1 尺寸及允许偏差

4．1．1 尺寸

4．1．1．1 焊接H型钢和轻型焊接H型钢截面图及标注符号如图1所示。

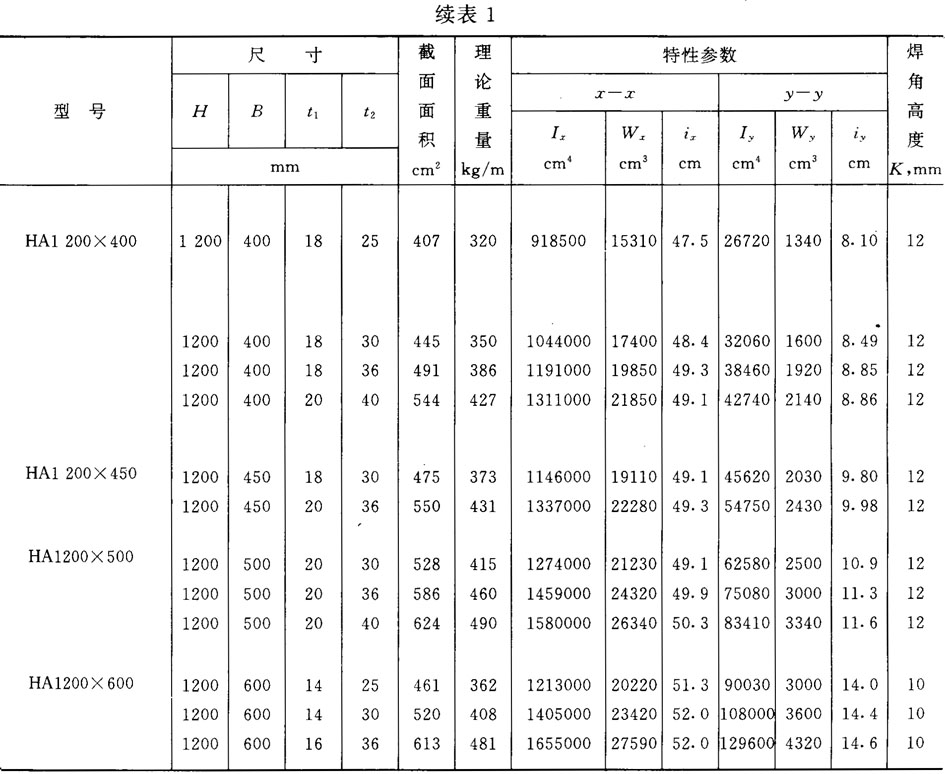

4．1．1．2 焊接H型钢的尺寸、截面面积、理论重量及参考数值等应符合表1的规定(焊脚高度K未列入计算)。

4．1．1．3 焊接H型钢钢枇的尺寸、截面面积、理论重量及参考数值等应符合表2的规定。

4．1．1．4 轻型焊接H型钢的尺寸、截面面积、理论重量及参考数值等应符合表3的规定(焊脚高度K未列入计算)。

4．1．2 尺寸允许偏差

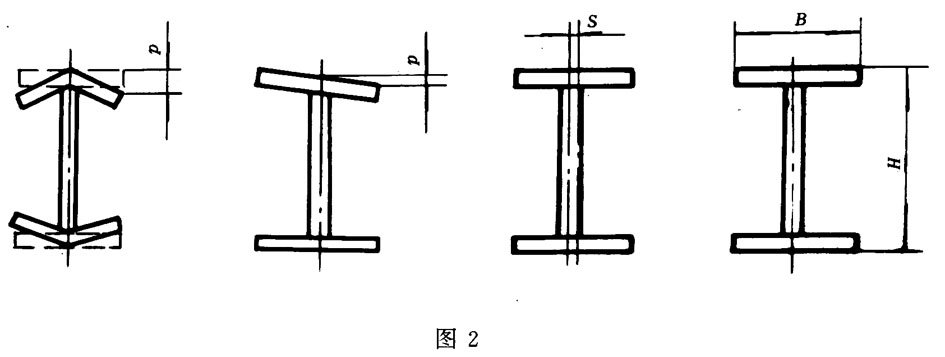

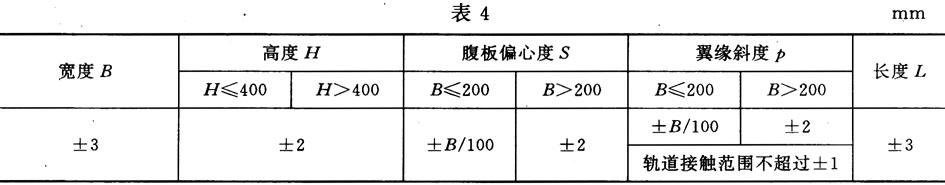

4．1．2．1 焊接H型钢、轻型焊接H型钢的尺寸允许偏差应符合表4和图2的规定。

4．1．2．2 焊缝外形允许偏差

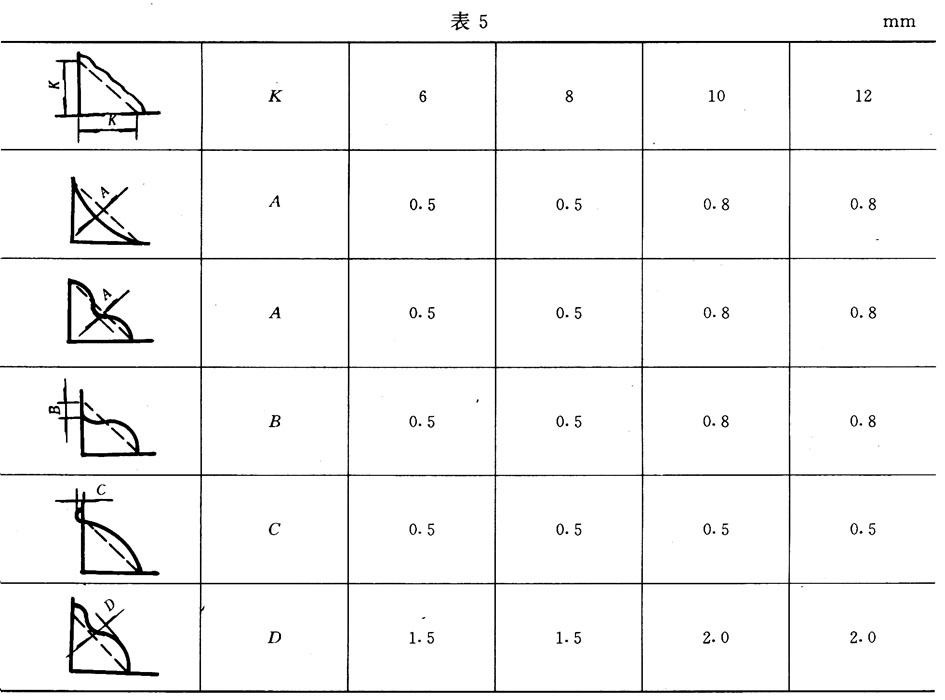

4．1．2．2．1 埋弧焊及手弧焊焊缝外形尺寸的允许偏差列于表5。

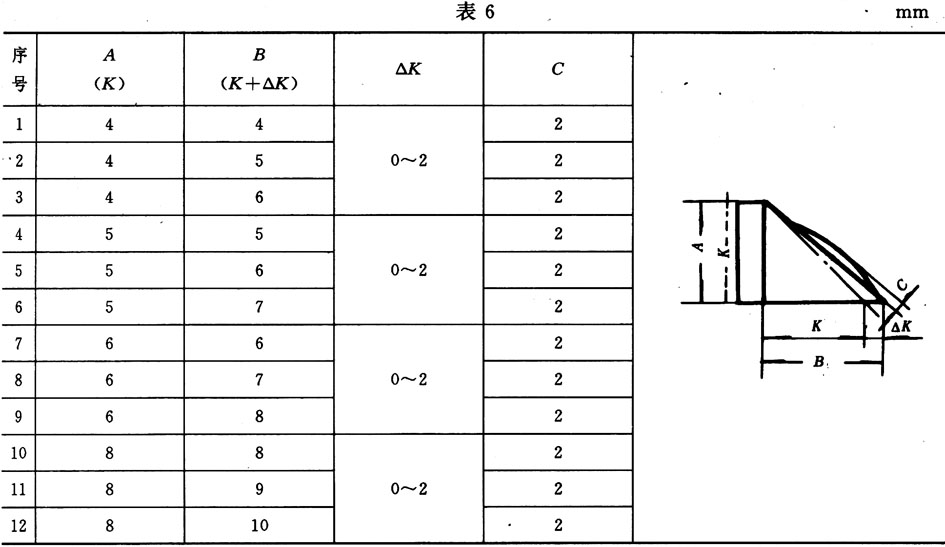

4．1．2．2．2 二氧化碳气体保护焊焊缝外形尺寸的允许偏差列于表6。

4．2 长度

4．2．1 通常长度

焊接H型钢的通常长度为6～12m。

轻型焊接H型钢的通常长度为4～12m。

4．2．2 定尺长度

经供需双方协商，可按定尺长度供货(在合同中注明)。

4．3 外形

4．3．1 弯曲度

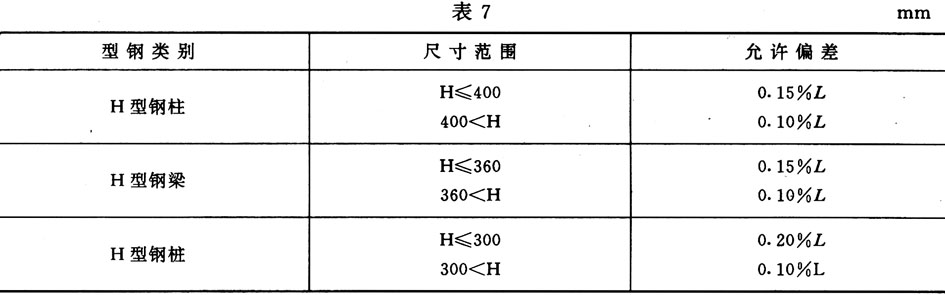

焊接H型钢和轻型焊接H型钢的总弯曲度应符合表7的规定。

4．3．2 扭转

焊接H型钢和轻型焊接H型钢不得有显著扭转。

4．3．3 端部

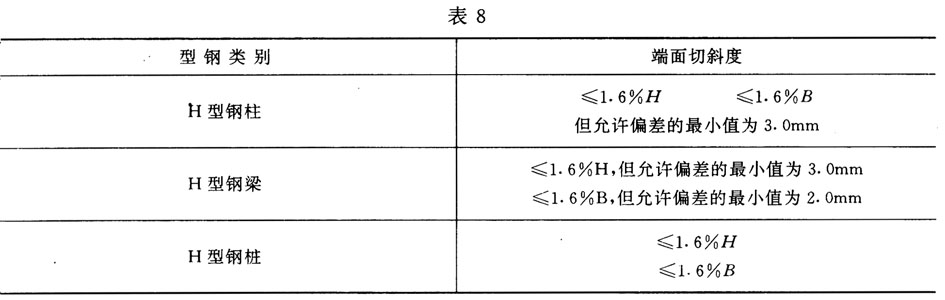

焊接H型钢端面切斜应符合表8的规定。

4．4 交货重量

焊接H型钢和轻型焊接H型钢应按理论重量交货。

4．5标记示例

用Q235钢生产的HA400×400焊接H型钢的标记为：

5 技术要求

5．1 牌号及化学成分

制造焊接H型钢、轻型焊接H型钢应采用GB 700中碳素结构钢、GB 1591中16Mn、YB(T)10中的16Mn q等牌号制造。其化学成分(熔炼分析)应符合相应标准的规定。

5．2 原料

制造焊接H型钢的钢板和钢带的技术要求应符合相应标准的规定，其表面质量应符合GB 3274的关规定。

5．3 焊接

5．3．1 焊角高度K按0．6t₁计，t₁为腹板厚度。如设计部门对焊角高度经过计算，则按计算规定。

轻型焊接H型钢的最小焊脚高度规定为4mm，如采用高频焊工艺可不受此限。

5．3．2 焊接H型钢焊缝可用自动埋弧焊、双丝贴角自动埋弧焊、CO₂气体保护自动焊以及手工电弧焊焊成；轻型焊接H型钢可用手工电弧焊、CO₂气体保护自动焊、自动埋弧焊以及高频焊焊成。焊接应遵守有关技术规定。埋弧焊所用焊接材料应符合GB 1300及GB 5293的规定；CO₂焊用焊接材料应符合GB 8110的规定；手工电弧焊用焊条应符合GB 5117及GB 5118的规定。

5．3．3 本标准规定的规格系列的焊接H型钢如用作吊车梁时，其翼缘与腹板连接的焊缝，应根据计算确定，并遵守有关技术规定。

5．3．4 凡用于重级工作制吊车梁的焊接H型钢按设计要求执行。

重级工作制吊车梁的焊接H型钢下翼缘采用贴角焊缝，如有特殊规定才进行焊透。
