高速线材及大盘卷工程水处理系统及其应用效果

高速线材及大盘卷工程水处理系统及其应用效果

祝赛华，张明，饶云华

(南昌长力钢铁股份有限公司，江西 南昌 330012)

摘 要：介绍了南昌长力钢铁股份有限公司高速线材及大盘卷工程概况、用水情况及其水处理系统构成。分析了水处理系统的优势，其吨钢可节水0.7t，节能减排效果显著。

关键词：水处理系统；高速线材；大盘卷；节能减排

中图分类号：TF085；TG335.63 文献标识码：B 文章编号：1003-9996(2009)02-0070-03

1 前言

江西南昌长力钢铁股份有限公司2008年9月投产了一条年产能力80万t的高速线材及大盘卷生产线。主轧线设备从国外进口，产品规格为ф5～ф20mm光面圆钢盘条、ф6～ф16mm带肋钢筋盘条及ф18～ф50mm圆钢盘条。主要钢种有：碳素结构钢、优质碳素结构钢、低合金钢、合金结构钢、冷镦钢、焊条钢、弹簧钢等。

高速线材与大盘卷生产线共用热送装置及加热炉、粗中轧机组及预精轧机组，在预精轧机组后分成2条轧线，高速线材轧线与大盘卷轧线不同时生产。此外，为该工程配套新建了水处理系统，为生产线提供合格的冷却水。

水处理系统包括浊环水系统、净环水系统、污泥处理系统、生产新水预处理系统。

2 生产用水量

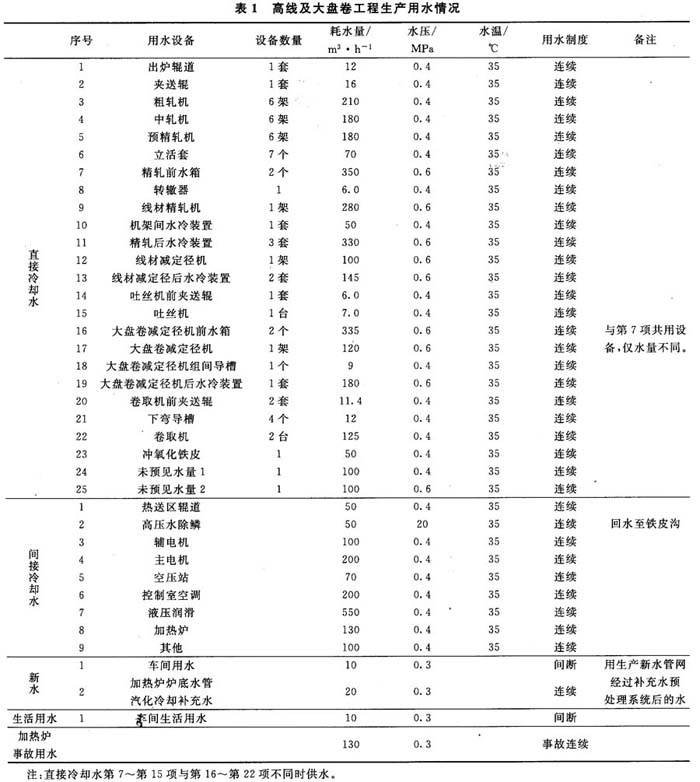

根据各用户对水质、水量及水压的要求，经水量平衡后，该工程生产总用水量为3683.73m³／h，其中净环水水量为1450m³／h、浊环水水量为2204.43m³／h，具体用水情况见表1。

3 水处理系统的优势分析

3．1 生产供水更具安全性

(1)加热炉净环水供水采用单独的给水泵组，共2台水泵，型号为150S–78A，一用一备。单台水泵性能：Q=140m³／h，H=60m，配Y225M–2型电机，功率45kW，转速2950r／min，电压380V。

(2)并供水总管上配置XF型自清洗管道过滤器。过滤器性能：Q=150m³／h，滤网孔径d=0.1mm。

(3)考虑了事故停电时蓄热式加热炉2h的冷却用水安全，特设置了1台加热炉净环水柴油机事故给水泵，型号为CB130／50。水泵性能：Q=130m³／h，H=50m；电机功率45kW，转速2950r／min。

上述措施，增强了蓄热式加热炉冷却用水的安全性和独立性。

3．2 工业水循环率高，节能减排效果好

(1)净环水在循环过程中，旁滤装置的反洗排污水全排至浊环水系统的旋流池，即把净环水的排污水作为浊环水系统的补充水，节约了生产用水。

(2)高压水除鳞泵组采用20m³／h净环水，用后的浊环水流至旋流池，也作为浊环水系统的补充水，节约了生产用水。

(3)由于浊环水可100％循环使用，零排放，且调节池、浓缩池的上清液和板框压滤机榨出的清水可全都收集回流至化学除油器或旋流池的浊环水系统内，节水效果十分明显。

现该工程生产过程中浊环水循环量为1700m³／h，净环水循环量为1400m³／h，补充新水用量为70m³／h，因此，工业水循环率为1–70／(1700 1400)=97.7％，比同行业的97.1％高出0.6％。

高线生产调试期间吨钢耗水量为70×8／430=1.3t，而同行业吨钢耗水量为2t，吨钢节约0.7t，其经济效益(按年产量80万t计)十分显著，年可节约56万元(0.7×1×80=56万元)。

此外，就目前水资源相当匮乏的中国而言，节水效果意义相当深远。

3．3 污泥处理系统排污彻底，污水零排放

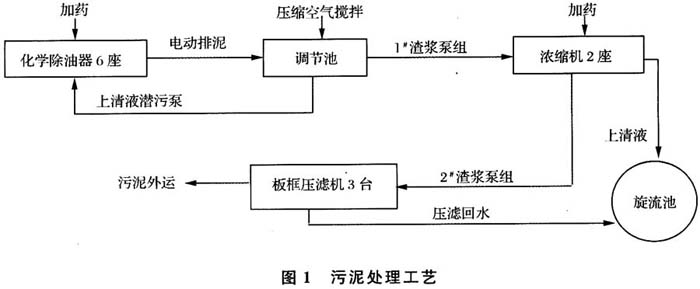

因为高速线材工艺的浊环水污染主要是氧化铁皮，而大颗粒的氧化铁皮可在旋流池抓除，随水流至化学除油器的都是很细的氧化铁皮，所以化学除油器排污下来的污泥含水率很高。如果将其直接抽至板框压滤机压滤，其周期很长。故该系统设计了2台浓缩机，其处理污水能力为22～30m³／h，沉淀面积28m²，处理污水温度不大于55°C。污泥处理工艺如图1所示。

因污泥处理系统加设了浓缩机，从调节池用渣浆泵抽至浓缩池浓缩后，上清液流至旋流池，进行沉淀循环，即使压滤机临时故障，无法压滤，泥水也可进行循环，不影响调节池存泥水的空间，那样化学除油器每班可实现至少2次彻底排污。此外，在调节池内安装了压缩空气搅拌装置，能充分搅拌调节池内污泥，防止板结并便于维护；在供化学除油器药剂的稀释溶解罐和储药罐内都安装了压缩空气搅拌和机械搅拌装置，能充分搅拌溶解药剂和防止固体药剂沉淀板结。减少化学除油器积泥故障，提高了水质。

目前，国内大部分高线厂污水处理系统未设置浓缩机，而本系统加设浓缩机，运行安全稳定，污泥系统可做到污水零排放，且清水可循垮利用，节水节能，保护环境。

3．4 水质稳定

为保证各净循环水系统水质稳定，防止管道结垢，延长设备使用寿命，通过加药装置往净环冷水池投加杀菌灭藻剂和缓蚀阻垢剂，防止了结垢现象的产生，使各净循环系统长期保持正常工作状态。而各浊环水系统则采用通过加药装置往化学除油器投加絮凝剂和油絮凝剂及往冷水池投加杀菌灭藻剂和缓蚀阻垢剂的方式来保证水质的稳定。预处理一体化净水器采用投加絮凝剂净化新水。浓缩机内则投加絮凝剂增加污泥浓度，方便板框压滤，提高板框作业率。

4 结语

该系统设计合理，设备先进，系统运行安全可靠，取得了较好的节能减排效果。
