试谈改造后烘干床蓖子在生产中应用
李英立(邢台钢铁有限责任公司)
摘 要：介绍邢钢炼铁分厂竖炉，对两座竖炉烘干床篦子进行改造，以解决竖炉烘干床局部透气性差、生球粘床严重，从而影响球团矿质量和产量。改造后篦子应用到生产中后，并通过多次完善，取得很好的效果。
关 键 词：烘干床 篦子 粘床 异形蓖
1 前言
现在高炉炉料多数采用碱性烧结矿加部分酸性球团的炉料结构，虽然球团矿入料比例较少，但球团质量好坏直接影响高炉炉况顺行。
在球团生产中除要求高质量生球质量和合理的培烧制度外，烘干床生球的干燥效果好坏，直接影响炉内的透气性和气流分布，不但影响球团质量，还影响球团产量。
竖炉烘干床篦子，采用百叶窗式，冷却风通过对炉内冷却带球团冷却后，加热的冷却风通过导风墙后，与部分热废气一起从烘干床篦子百叶窗道出，使烘干床生球干燥后入炉培烧，所以通过百叶窗热风量、温度决定生球干燥效果外，篦子透气性好坏和整个烘干床篦子透气性均一也起重要作用。
2 竖炉现状
通过一段时间观察，影响球团球团产量和质量的有以下几方面：
2．1两座竖炉烘干床都存在局部下料快，如l#炉西北和东南角下料快，相应角下料慢；2#炉东北角和西南角下料下料快，相应角下料慢。局部下料快的，烘干床料层薄，透气性好，但生球在烘干床停留时间短，生球入炉后往往没有完全干透，造成生球入炉后爆裂；下料慢的料层较厚，透气性差，生球粘床和超越现象严重，生球干燥效果也差，并且料层厚的局部下料不是正常的蠕动状态，而是为间歇式下料，使没有完全干燥生球集中入炉。
2．2局部透气性差生球超越现象和粘料严重，如1#炉东侧中间和2#炉东侧中间部位透气性较差，生球粘料严重，同样生球超越严重，也影响生球干燥效果。
以上现象不但影响球团质量，长时间会影响炉内气流分布，影响炉况顺行和稳定，最终也影响球团产量，从近一段时间检修后炉况变化周期来看，随着检修后期，烘干床干燥效果越来越差，往往以牺牲产量来保证干燥和球团质量。
3 解决方法
3．1烘干床透气性不均一，透气性差的地方，下料慢，料层厚，不但这个地方生球干燥效果差，还影响对侧和相邻侧烘干床下料，使对侧和相邻处透气性提高，下料加快，造成整个烘干床下料的不均一。
我们考虑怎样提高烘干床透气性差的料面的透气性，使烘干床料面透气性趋于一致，改善整个烘干床下料均衡性，强化生球干燥，减少烘干床局部生球入炉，就可以在现有基础上降低球团返矿率和提高球团产量。结合烧结机使用的松料器，我们对烘干床篦子进行改造，加上固定使松料器，称之为异形蓖，异形蓖安装在透气性差的地方，使之透气性明显提高了，同时也间接影响相邻处和对侧下料(如下图)
说明：在原篦子上加装40厘米圆钢，使圆钢和篦子角度呈35°，为减小圆钢在高温下变形，在圆钢中间部位把圆钢与篦子固定，因烘干床篦子安装后的尖角为41°，圆钢与水平夹角14°，可较少圆钢对烘干床料面的阻挡。

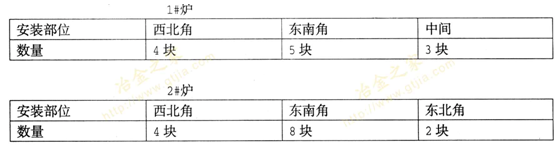

3．2安装部位
每侧烘干床共三层篦子，其中中间一层篦子是粘料最严重一层，并且生球在此部位表面水分基本已蒸发，生球不易发生粘连，我们决定把异形蓖安装在中间一层；并且本着烘干床什么地方下料慢、粘料严重、透气性差，就安装在什么地方，根据其宽度决定安装异形蓖的数量。
试谈改造后烘干床蓖子在生产中应用
4 效果
4．1局部安装异形蓖后，烘干床生球扒床现象减少，透气性明显改善、趋向均一，下料速度明显趋向一致，生球干燥效果也明显改善。改变了过去烘干床这些局部干燥效果差，制约球团产量和质量现象，球团产量和质量稳步提高。(如下图为安装异形蓖后效果)
4．2改造后因烘干床整体干燥效果基本一致，产量大幅提高(如下所示)，分别为改造前后两炉小时单产对比及改造前后2008年度和2009年度球团返矿率对比。
5 结语
安装异形蓖后主要是解决了烘干床局部粘料，透气性差问题，效果明显。但因异形蓖的圆钢与水平夹角只有14°，所以在平时的布料操作中，烘干床料面不宜过厚，否则圆钢就会阻碍烘干床下料，今后可以对异型蓖圆钢角度和长度进行摸索和改进。
