球团厂回转窑托辊轴向力测试的尝试

1 回转窑托辊轴向力测试的提出

回转窑是链箅机一回转窑一环冷机球团生产线中的重要设备之一。对于我厂猢了怕链一回一环系统而言，其回转窑规格为Ø6．1m×40 m，其回转部分(即窑体)总重量为1750 t左右(包括物料)，安装斜度为4．25％，采用两挡支撑，即两组4个托辊支撑。运行时，在重力作用下，窑体产生下滑趋势。为了防止窑体下滑，在上挡轮带处设有液压挡轮。理想壮态下，4个托辊轴线应与窑体的轴线相平行。但由于安装误差，4个托辊的轴线并不一定与窑体的轴线相平行，并且不平行的轴线与窑体的轴线的夹角方向也不一定相同。因此，4个托辊所受的轴向力也大不相同。为了减少窑体下滑对液压挡轮的作用力造成的液压挡轮径向轴承的损坏，为均衡4个托辊轴承所受的轴向载荷，不至于损坏轴承，就要调整4个安装托辊的轴线与窑体轴线的夹角，使托辊给窑体一个向上的力，以减少窑体下滑对液压挡轮的作用力。这样液压挡轮的径向轴承才不至于超负荷损坏。所以，必须对托辊所受的轴向力的方向和大小进行检测，根据检测结果再适当调整托辊的安装位置，达到托辊轴承所受轴向力适中，且4个托辊轴承所受轴向力基本相等。这样才能使回转窑安全、可靠、稳定地运行。

2 测试的尝试

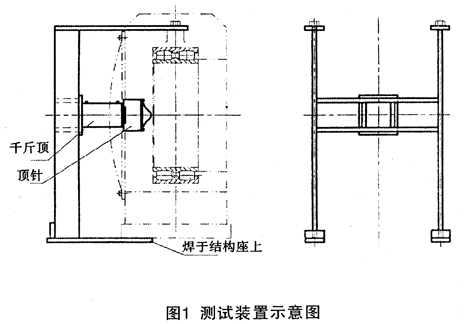

由于检测的是回转窑体在运转时托辊所受的轴向力，据悉目前还没有专门的检测仪器可用，我们设想采用一种分体液压千斤顶装置来检测，即利用液压千斤顶顶在托辊轴上，然后给千斤顶增压，当压力升到一定程度时，托辊轴(与托辊是一体的)沿推力方向产生一个小的位移。在这个瞬间，液压站上的压力表就产生一个压降，这时的压力读数，可认为是托辊所受的轴向力。基于这种设想我们做了尝试，制作了一个测试装置(见图1)。

由于测试的是转动的托辊轴所受的轴向力，托辊是旋转的，而液压千斤顶是放在固定的支架上，因此，它们之间就必须采用一个过渡装置，即顶针。顶针是一个能随托辊轴旋转，又能承受一定压力的装置。这样，在液压系统压力升到某一数值时，托辊轴带着托辊与托圈之间就会产生一个小的滑动位移。这时压力表就会产生一个压降，压力下降时压力表的读数，可以反映该托辊所受的轴向力。

根据上述设想，于2006年11月对回转窑的4个托棍的轴向力进行了测试尝试。测试结果表明，回转窑出料端2个托辊和进料端一侧的1个托辊，所受轴向力基本一致，而进料端另一侧的托辊所受轴向力是其他3个托辊的1．5倍以上。因此得出结论，该托辊的安装位置必须进行调整。

3 效果

通过调整该托辊的安装位置，使之与其他3个托辊所受轴向力基本相同，且远远小于其承载能力，回转窑液压挡轮所受的作用力也远小于其轴承的承载能力。目前，回转窑运转非常平稳，状况良好，因此该设备可以安全、稳定高效地长期运行。
