炼铁设备之炉顶装料设备（2）

5．2钟阀式炉顶

随着高炉炼铁的发展，特别是高压炉顶的应用和高炉容积的扩大。马基式双钟装料设备就不能满足密封和布料的要求了，大小钟及钟杆磨损严重，炉子中心布矿过少，中心和边缘料面高度差增大，这就不能适应现代高炉生产需要。为解决出现的问题就要将装料设备的两大作用分开，做到布料的不密封，密封的不布料。在解决密封问题方面出现了三钟、钟阀式炉顶等多种结构，在解决布料问题方面则出现了变径炉喉。

5．2．1双钟四阀式炉顶

具有代表性的钟阀式炉顶结构是双钟四阀式，是为了适应0．25 MPa高压操作和延长大钟寿命，以及具有良好的布料性能而发展起来的。

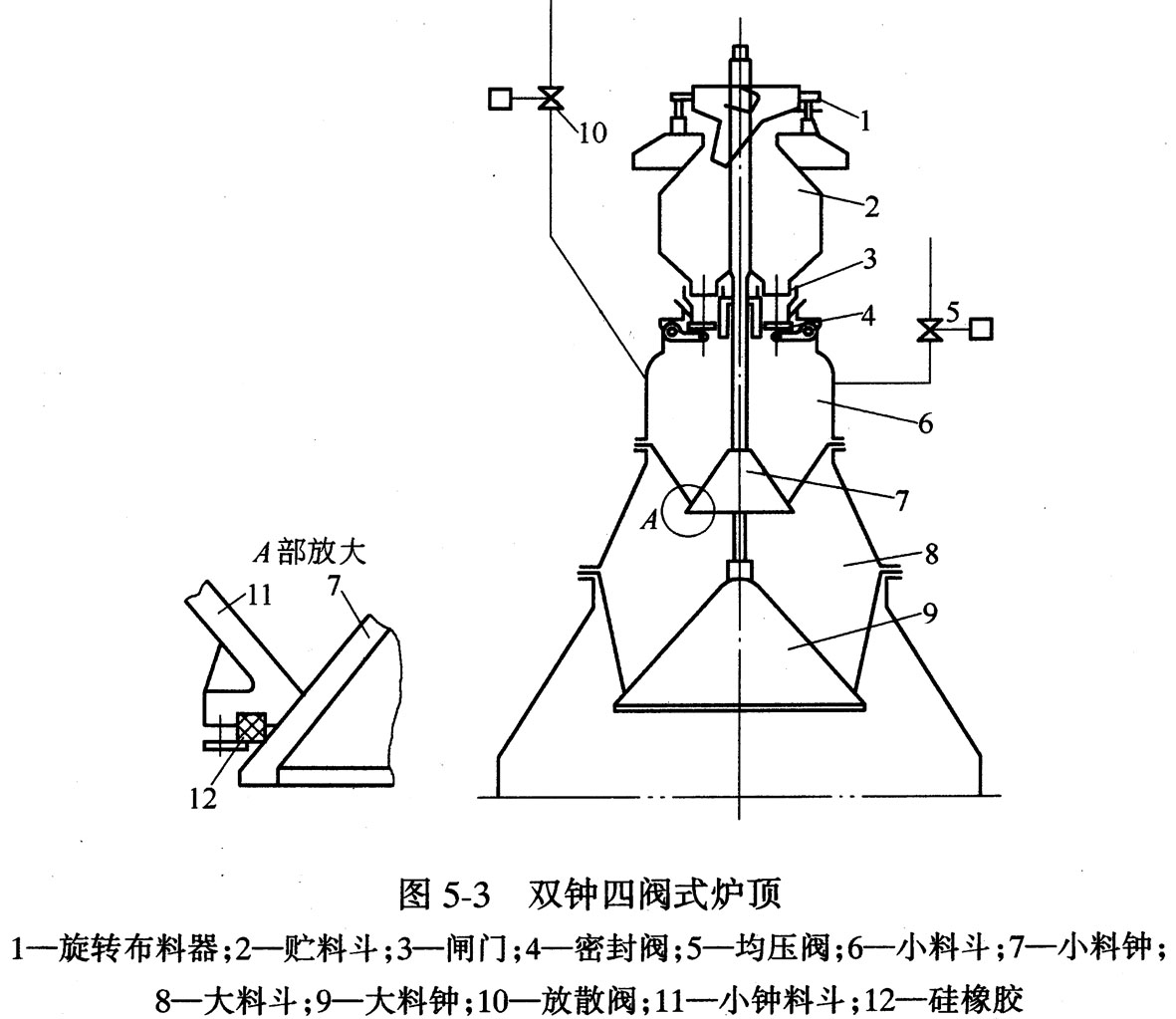

双钟四阀式炉顶结构如图5-3所示，旋转布料器设置在炉顶顶部，其下为装有四个对称闸阀的贮料斗。闸阀下有四个密封阀，阀板与阀座接触部分为软密封，采用氯丁橡胶圈，以氮气清扫密封橡胶面，密封阀不与料接触，避免了原料的打击和磨损，有利于密封和延长其寿命。密封阀下面是小料钟和小料斗，其接触面采用了软硬密封，硬密封用25Cr铸铁密封环，环的下部设环槽，内镶嵌硅橡胶，即软密封环。炉顶压力能达到0．25 MPa．全靠此环。大料钟与大料斗内为炉喉煤气压力，大料钟不起密封作用，只起布料作用。

5．2．2 变径炉喉

变径炉喉有改变内径的移动式和改变锥度的摆动式两种，图5-4是日本新日铁活动可调炉喉。其机构为：沿炉喉四周共有24组可调炉喉板，其传动机构都连接在环梁上。在环梁下面有3个15 kW的电动驱动装置，驱动环梁的升降，带动传动杆，使炉喉板摆动，从而达到改变炉喉直径的目的。
