一起PT倒闸操作引起二次失压原因分析

及防范措施

李辉  王周洁

（陕钢集团龙钢公司能源管控）

摘要：本文通过对一起PT倒闸操作引起二次失压，导致运行中的高压电机低电压保护动作，电机停机事故的原因进行分析，指出了PT倒闸操作程序存在的问题，并对操作程序进行了修订，同时提出了对PT二次并列接线进行改造，避免类似事故发生。

关键词： PT   二次失压   原因分析   防范措施

前言 ：

电压并列装置是变配电设备重要装置，当一段PT检修时，将两段电压回路并列，保证站内二次设备，尤其是继电保护、计量装置的电压正常，对变配电运行的安全、可靠具有重要的意义。

龙钢公司烧结原料高压室于2010年6月投运，为单母线分段，双回路电源供电接线方式。正常运行时，一回路运行，一回路备用，两段母线通过母联开关并列运行。两段母线上分别接一组PT，同时配置电压并列装置，主要用于两段母线的PT二次并列。当某段母线PT退出运行时，必须将两段母线并列运行，同时PT回路也必须并列，避免保护及计量装置的失压，使保护或自动装置误动、拒动。

1 事故经过

2015年5月6日烧结原料高压室要对Ⅰ母PT进行清扫消缺，值班员按照PT常规操作票步骤对Ⅰ母PT进行下列操作：

① 检查母联开关确在运行状态；

② 将PT二次并列转换开关打在并列位置；

③ 拉开Ⅰ母PT二次空开，

④ 拉开PT一次隔离刀闸 。

当操作完第3步时，值班员发现Ⅰ母PT二次失压，Ⅰ母运行中高压电动机出线开关跳闸，后台报出低电压保护动作信号；当操作完第4步时后，Ⅰ母PT二次电压恢复正常。随即联系生产单位，启动高压电机，恢复正常生产。

当Ⅰ母PT检修完毕，送电时，值班员又按照PT常规操作票步骤对Ⅰ母PT进行下列操作：

① 合上PT一次隔离刀闸；

② 合上PT二次空开。

③ 拉开PT并列转换开关。

当值班人员执行完第1步时，又一次发现Ⅰ母PT二次失压，Ⅰ母运行中高压电动机出线开关再一次跳闸，后台报出低电压保护动作信号；当操作完第2步时，Ⅰ母PT二次电压恢复正常。

2 原因分析

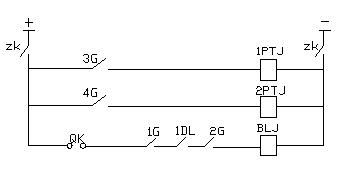

   在上面两次倒闸操作中，我们发现Ⅰ母PT二次失压均与PT一次隔离刀闸在合闸位置有关，也就是说PT隔离刀闸分位是两段PT二次电压并列启动条件。为了弄清这一问题，我们翻阅了电压并列原理图，如图1所示：

图1

图中QK为并列转换开关，QK与并联后的1PTJ、2PTJ常闭接点串联，再与1G、2G、1DL常开接点、BLJ并列继电器线圈串联启动并列回路，此装置具备自动并列功能。

从图中我们看出电压二次并列的条件是：

① 母联开关在运行位置；

② QK开关打在并列位置；

③ 有一组PT隔离刀闸拉开。

QK开关始终打在并列位置，但正常时二次并不并列，只有当母联开关时（1G、2G和1DL在合闸位置）、一组PT刀闸（3G或4G拉开后），才并列。在以上的PT停送电倒闸操作，均是因为PT一次隔离刀闸在合位，导致电压并列的条件③不满足，而无法正常并列，从而引起二次失压。

3 防范措施

3.1 修订PT倒闸操作程序

从以上的分析中，我们不难看出，PT二次失压的原因主要是因为值班人员对PT操作程序不了解而导致的，根据PT二次接线并列原理，我们修改了倒闸操作程序，具体如下：

PT停电的操作顺序：

① 检查母联开关确在运行状态；

解析：1DL不合其常开接点不闭合，BLJ不会励磁，BLJ常开接点不能闭合，PT二次不具备并列条件。

② 将PT二次并列转换开关打在并列位置；

解析：QK始终放在并列位置，如切至解列位置后将造成PT二次无法并列。

③ 拉开PT一次隔离刀闸 ；

解析：此时不先拉二次空开，如先拉二次空开，PT二次不具备并列条件，造成的后果是PT二次母线失压。

④ 检查PT隔离刀闸三相确已拉开；

⑤ 检查PT二次电压切换正常；

⑥ 拉开PT二次空开 。

PT送电的操作顺序：

① 合上PT二次空开；

② 合上PT一次隔离刀闸；

③ 检查压变隔离刀闸三相确已合好；

④ 检查PT二次电压切换正常。

3.2  PT并列装置二次接线改造

从图1的接线方式上看，理论上是可行的，但从长远角度来看，电压并列操作是靠电压继电器的接点来切换二次电压，虽然此时一次是并列的，但由于1#、2#PT的实际特性不是完全一致及两段PT负载不同造成二次电压有相差，如果靠电压切换继电器的接点来切换二次电压，长期操作可能使其接点烧损，导致接触不良或粘连，发生设备事故，另接触不良可能造成保护失压误动，粘连可能造成从二次侧并列，造成反送电。

按照 图1所示的方式， PT停送电的操作顺序也是很不安全的，停电时拉开PT一次隔离刀闸 ，如果1PTJ（或2PTJ）常开接点粘连，其二次电压可以通过1ZK（或2ZK）返送到PT，经计算，此时二次电流可达到几百安，1ZK和2ZK可能同时跳开，造成保护和自动装置失压，此时如闭锁回路失灵，保护或自动装置误动。

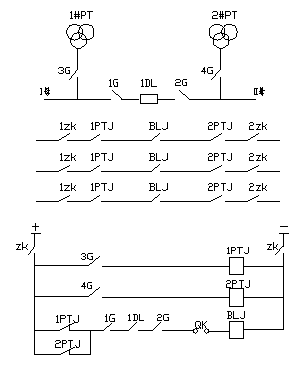

鉴于以上原因，我们可对PT二次电压并列回路进行改造，如图2所示，直流第三回路中的QK与1G、2G、1DL常开接点、BLJ继电器线圈串联启动，此装置具备手动功能。 QK在PT并列切换时，起到手动强制并列的作用。采用手动并列，电压回路的断开不靠电压切换继电器的接点来实现，而靠QK和开关的辅助接点来实现，其接点容量大，可以避免反送电及二次母线失压现象。

图2

图2所示手动并列接线方式，PT倒闸操作程序具体如下：

PT停电的操作顺序：

① 检查检查母联开关确在运行状态；

② 合上PT二次并列开关 ；

③ 检查PT二并列正常；

④ 拉开PT二次空开 ；

⑤ 拉开PT一次隔离刀闸 ；

⑥ 检查PT一次隔离刀闸三相确已拉开。

PT送电的操作顺序：

① 合上PT一次隔离刀闸；

② 检查PT隔离刀闸三相确已合好；

③ 合上PT二次空开；

④ 检查PT二次电压切换正常。

4 结语

在变配电运行工作中，应加强操作票的运行管理，操作程序应由专业技术人员编制，并符合接线原理，形成样票，经主管部门签字，方可执行。同时应加强值班人员业务知识培训学习，充分掌握各项操作技能。另外在加强运行管理的同时，为根除隐患，则应对PT二次并列回路进行相应的改造，确保设备安全运行。

参考文献:

[1] 李  坚  电网运行及调度技术   中国电力出版社  2004

[2] 刘新东  10、35KV配电网消除谐振过电压的表现形式及消除措施   电工技术  2006
